Le coupleur d'antenne ATU 100 EXT

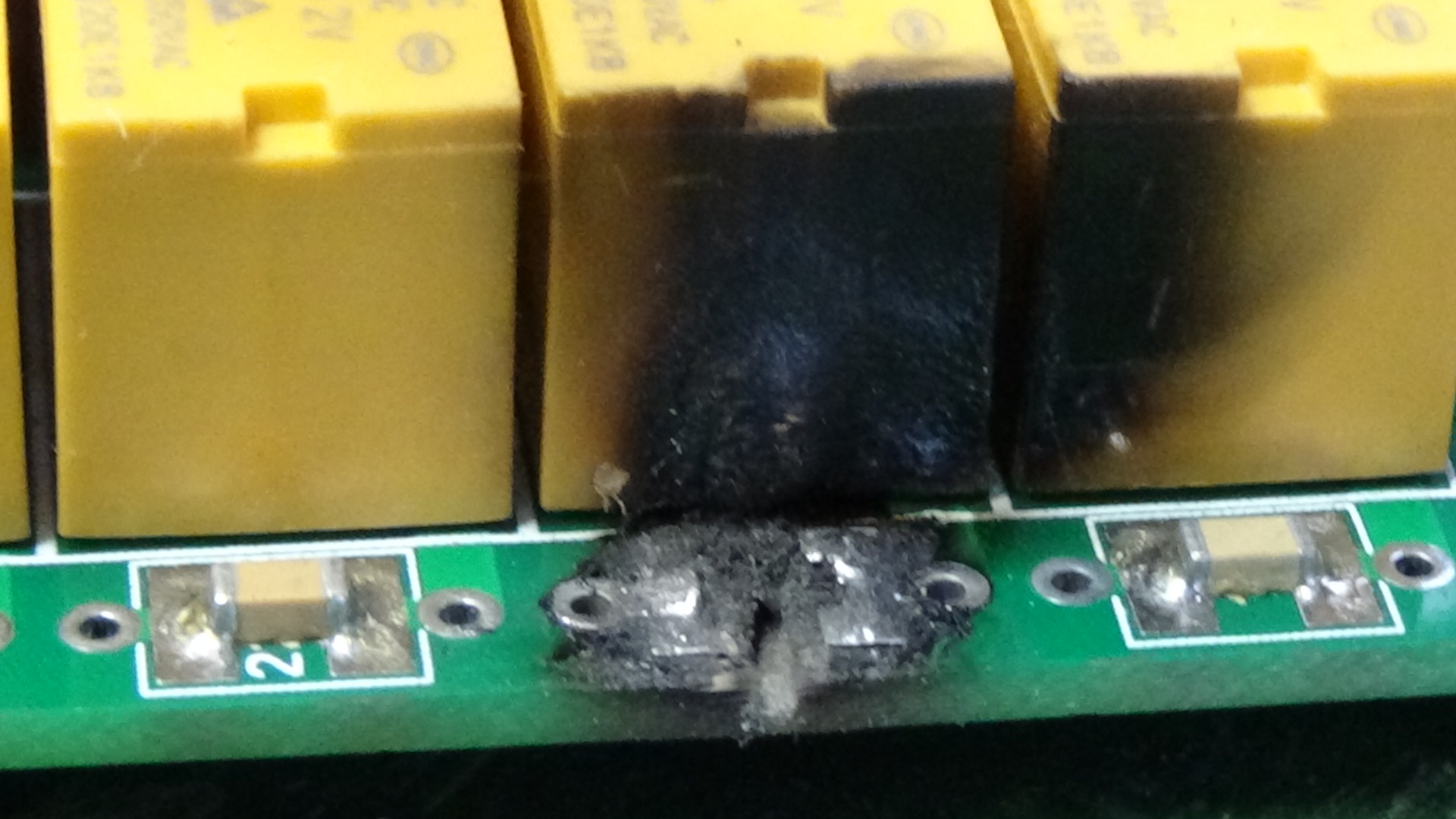

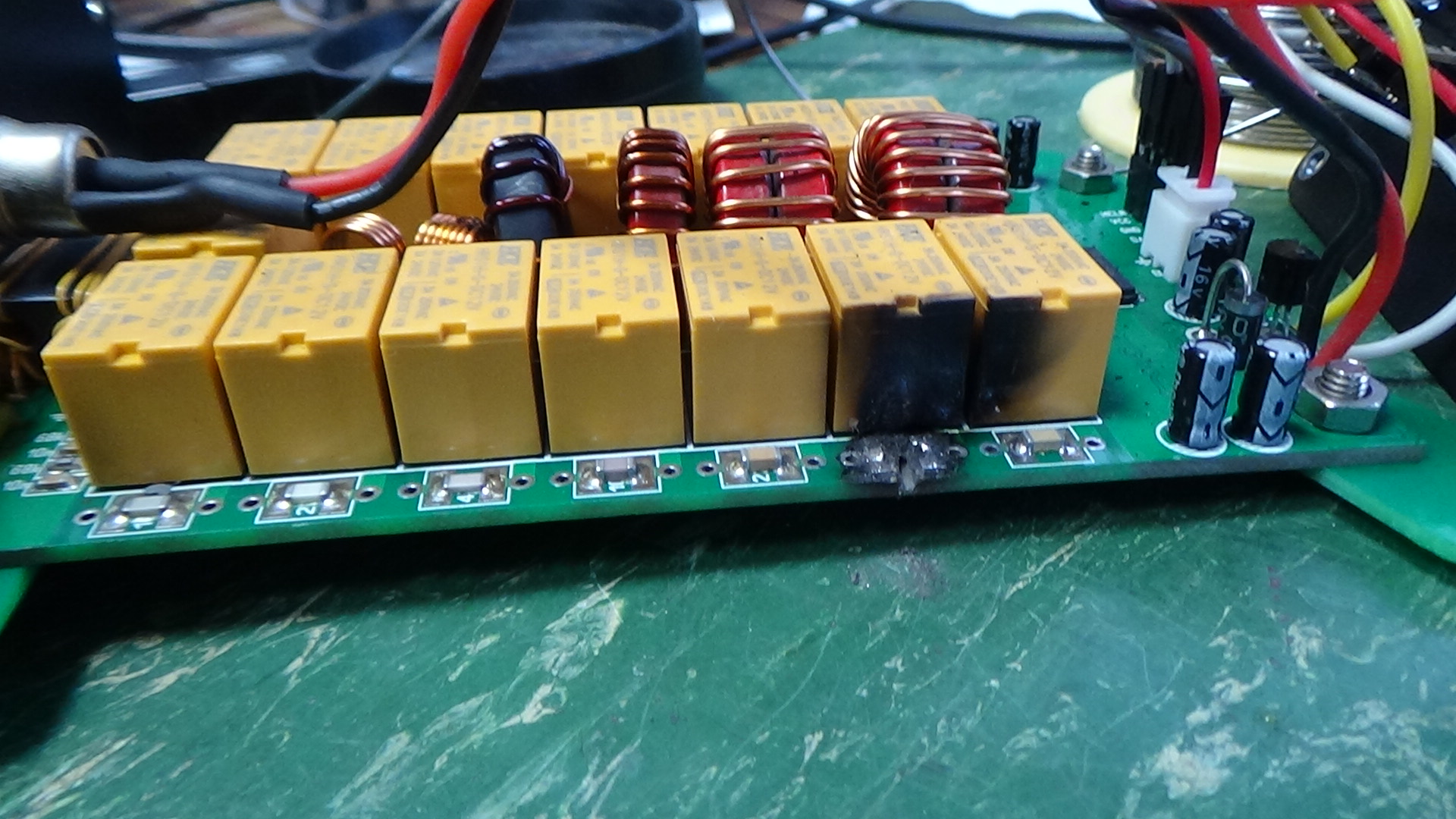

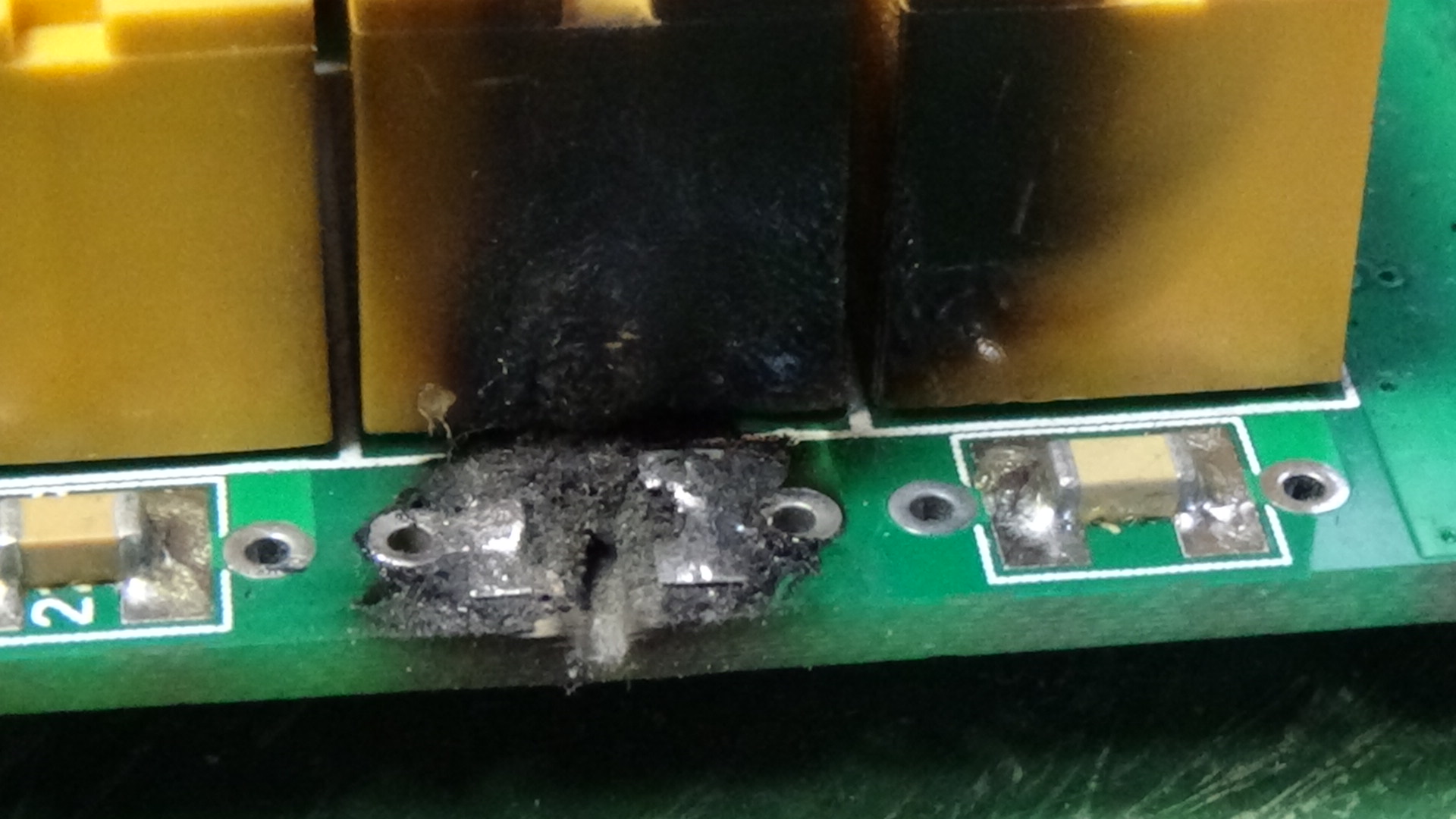

Probléme d'un condensateur qui à été détruit,suite à un "tune" effectué sur le 28 Mhz à pleine puissance.(Distraction de l'OM) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
La version avec les boutons a l'avantage de pouvoir couper le mode automatique lorsque le "tune" est réalisé |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

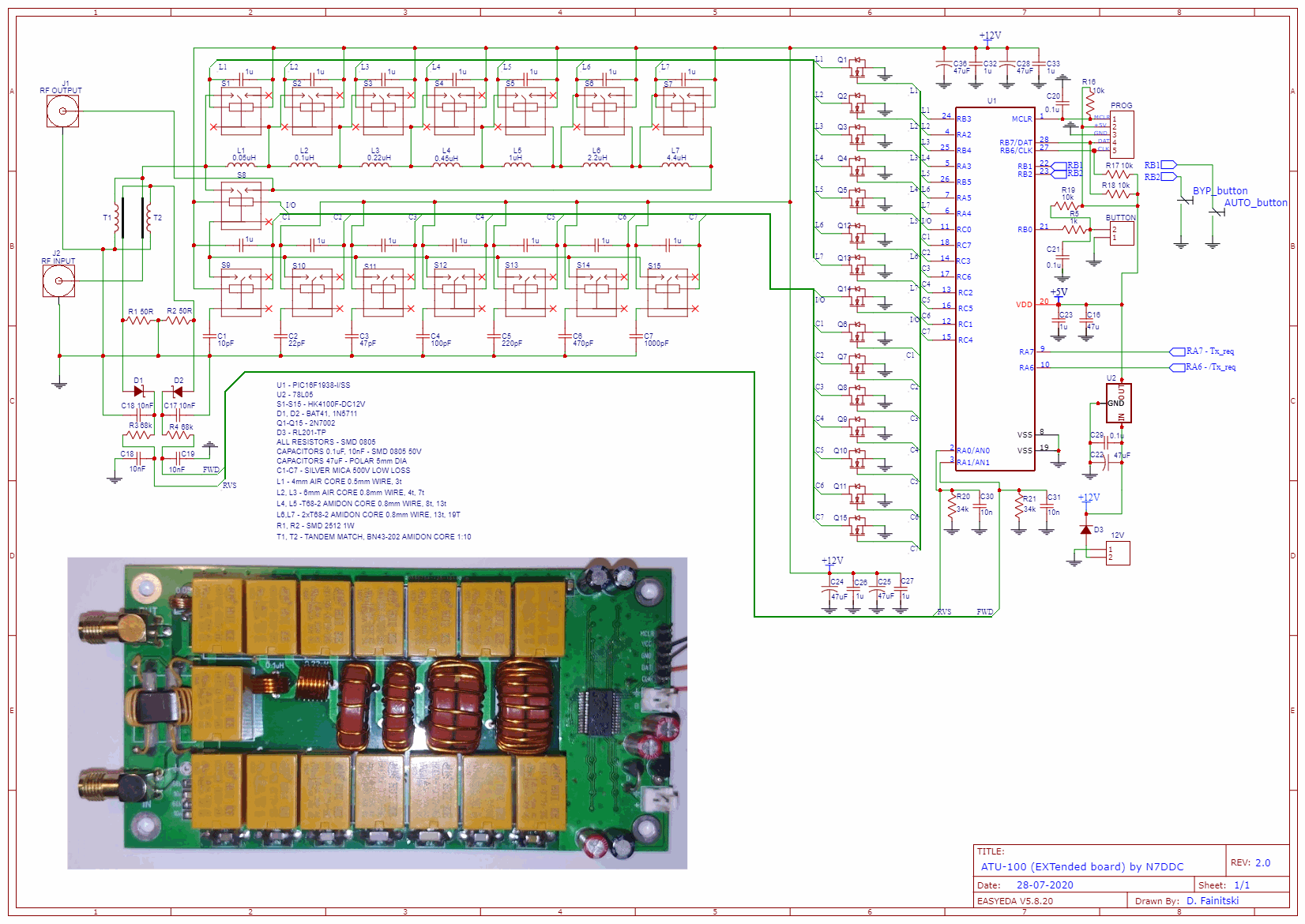

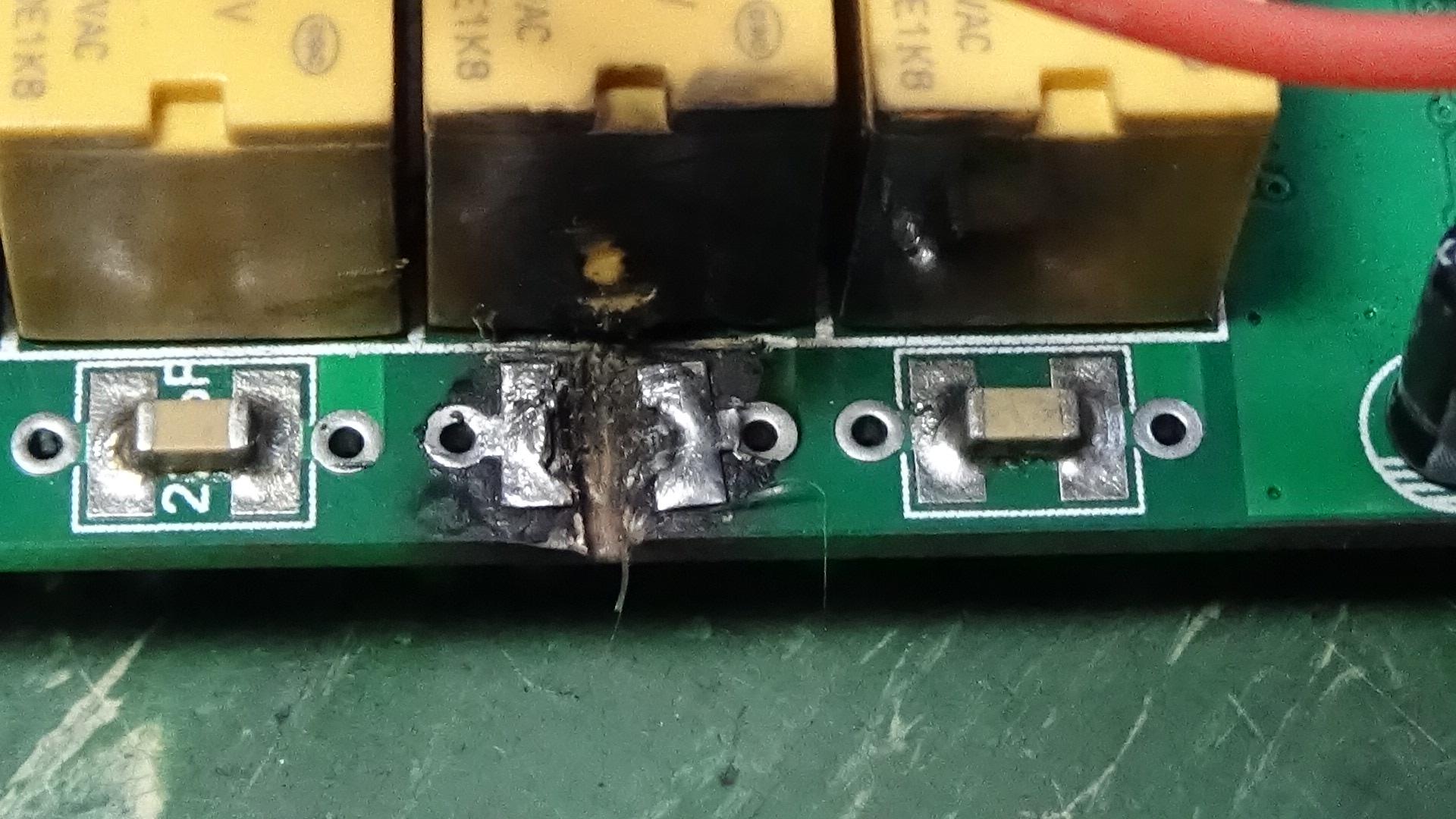

Les restes du condensateur n'ont pas été retrouvés (22 pF 500 v condensateur n° C2 sur le plan)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

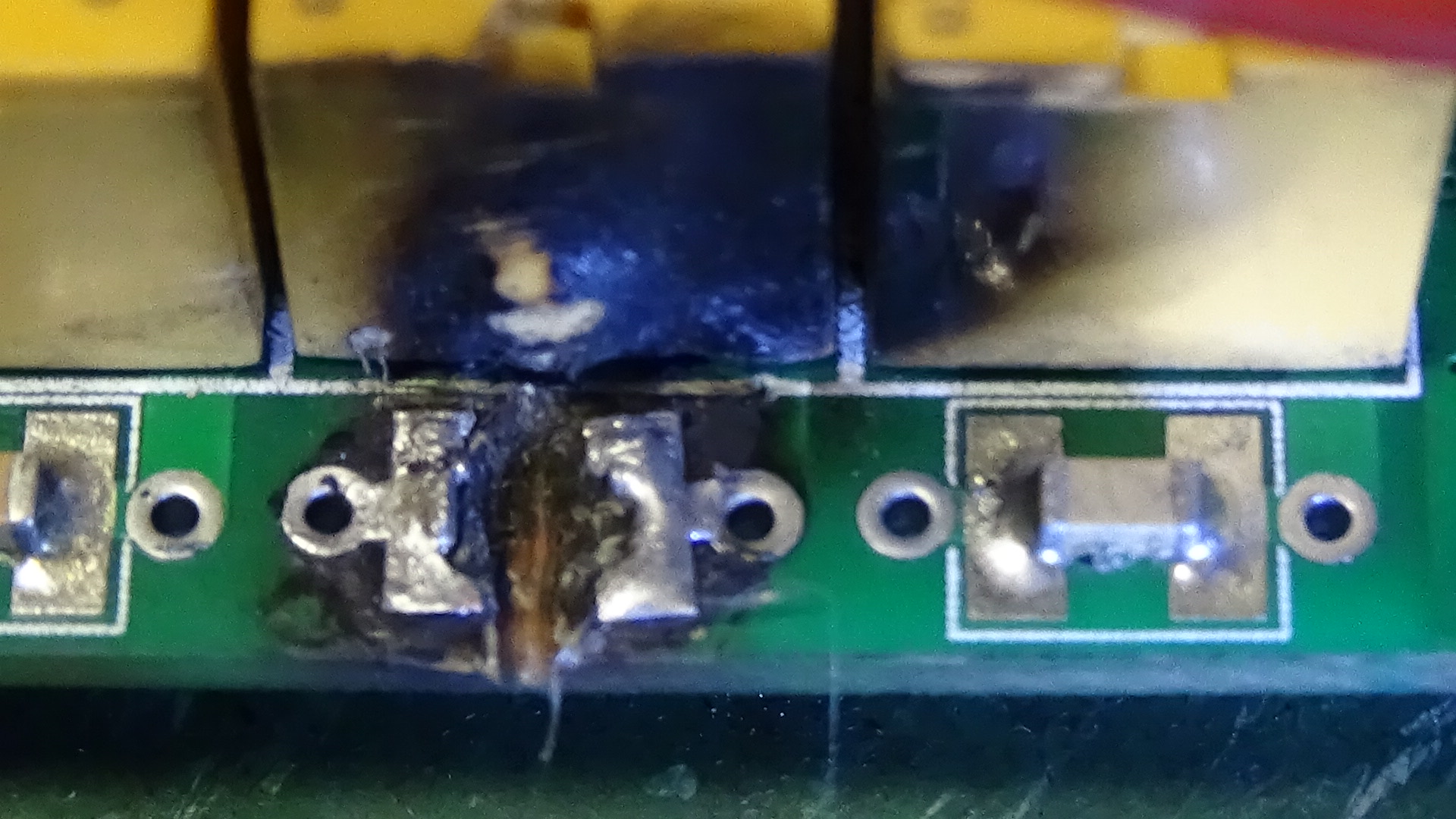

Nettoyage du circuit imprimé à l'aide de tresse à dessouder. |

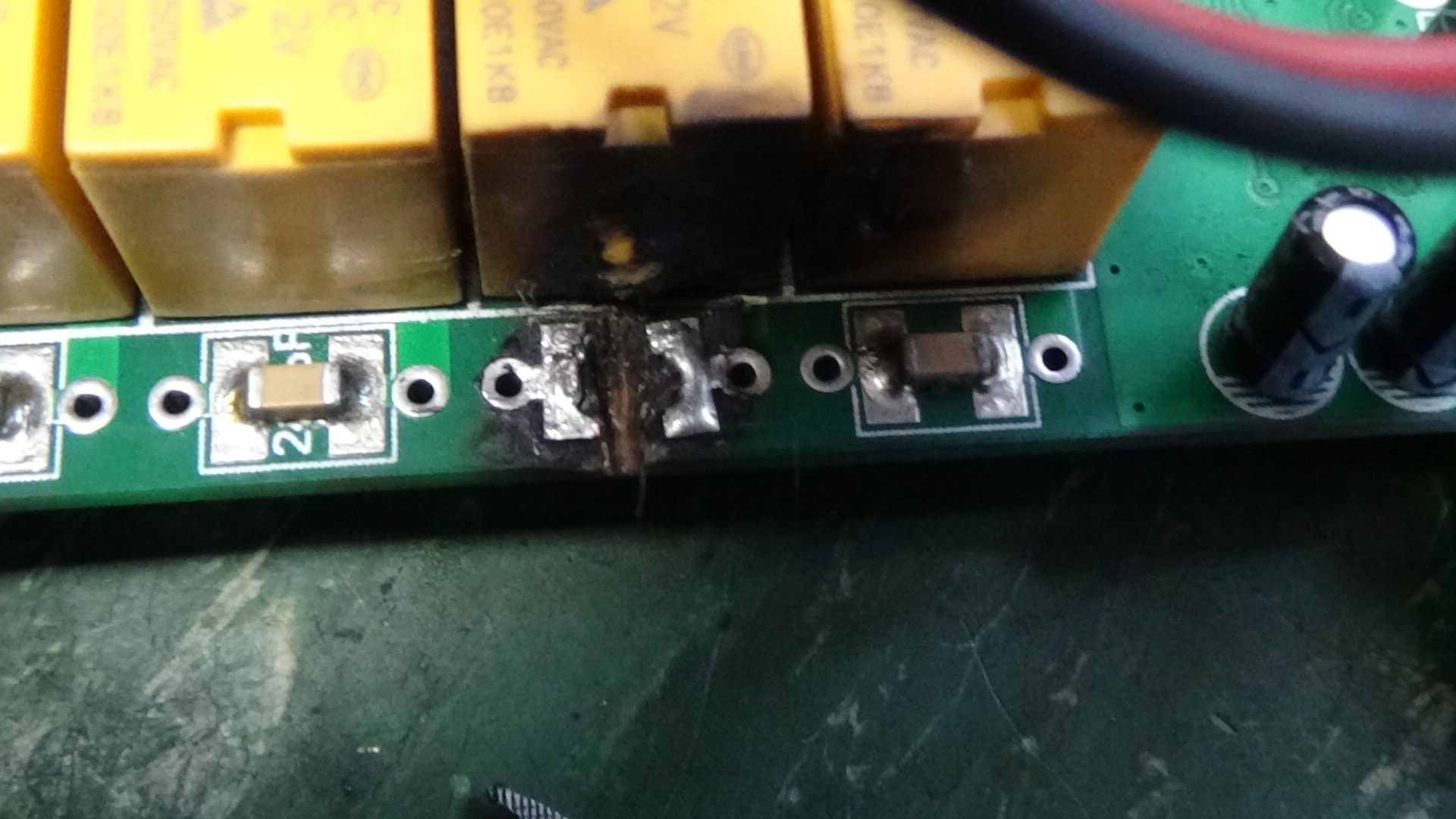

Le circuit imprimé doit être débarrassé de toutes traces de brûlé. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Il faut utiliser une petite lime et tout enlever le circuit brûlé. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

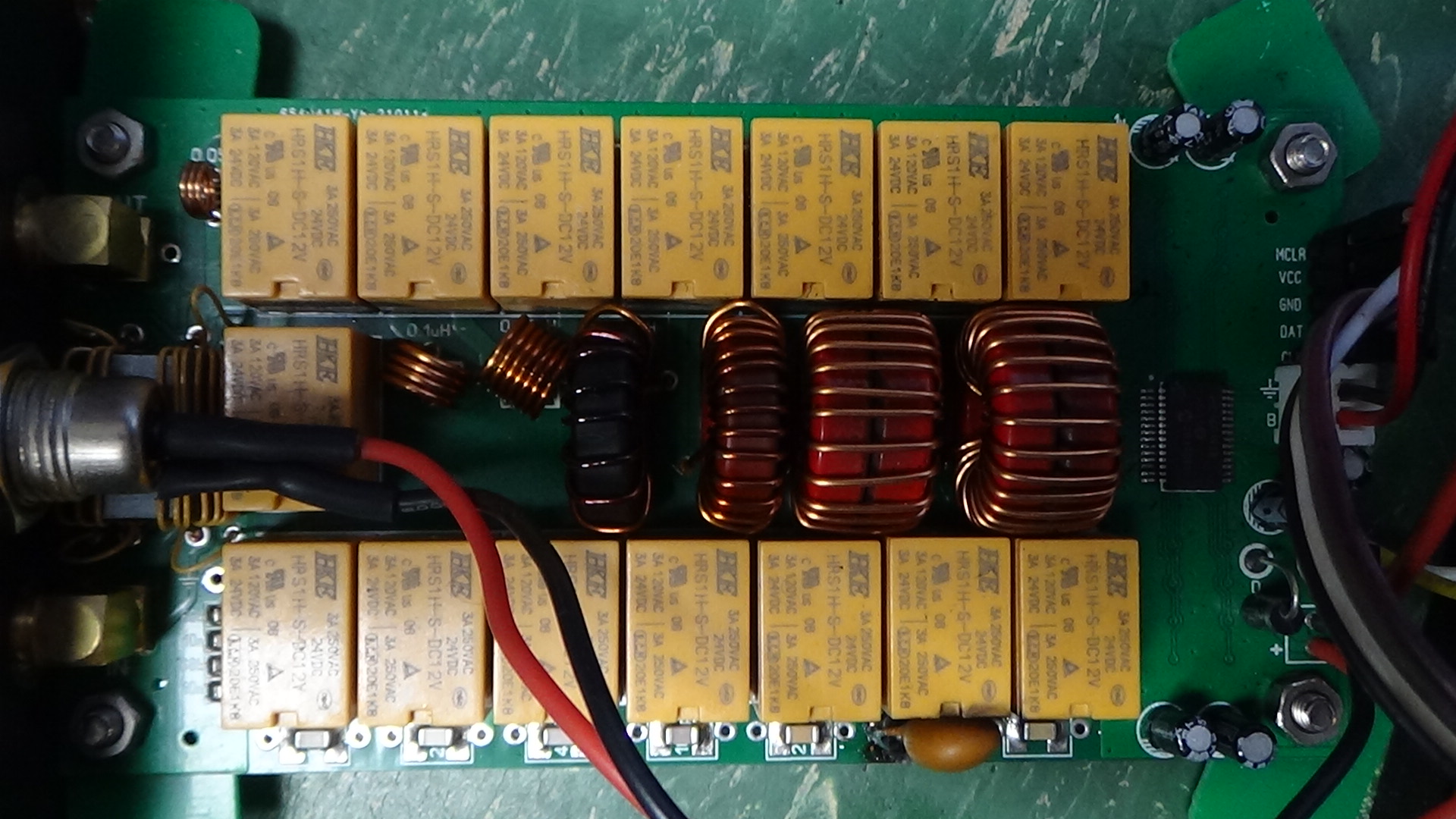

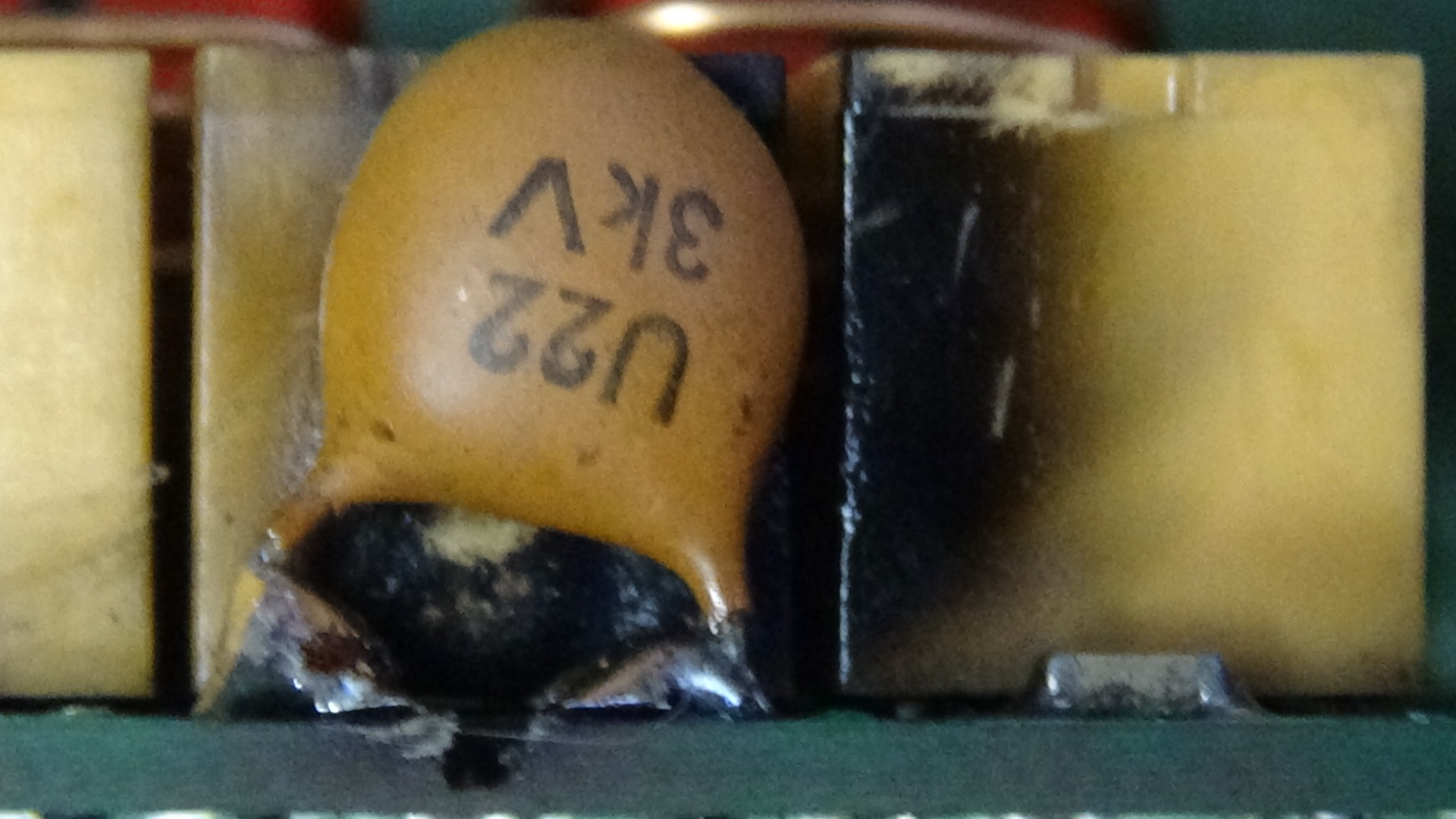

Les trous dans le CI permettent d'utiliser des composants standards. Le condensateur d'origine à été remplacé par un condensateur céramique 22 pF 3000 v. |
On voit que la self-tore de gauche à également chauffée. Elle a changé de couleur mais son remplacement n'est pas nécessaire. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

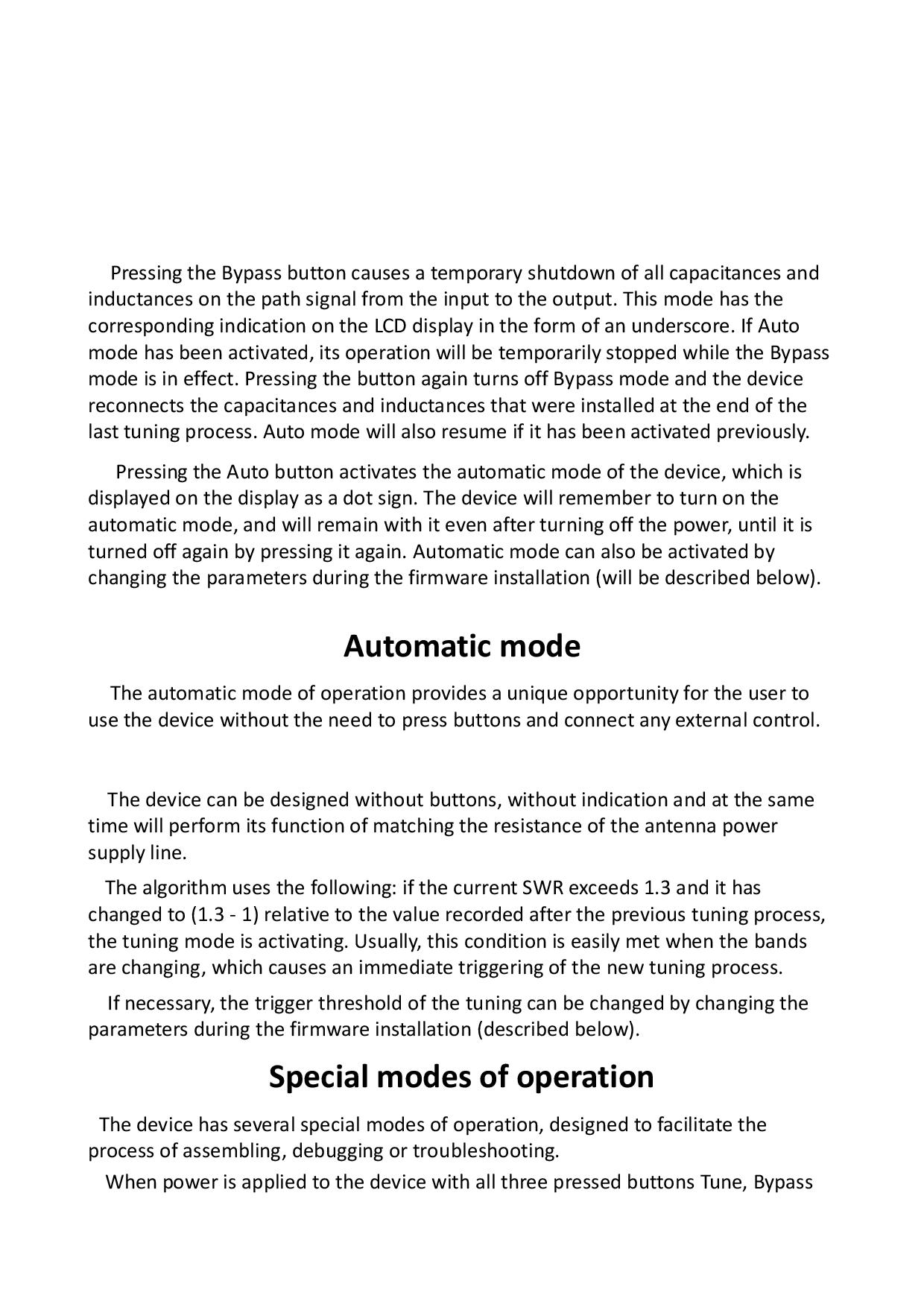

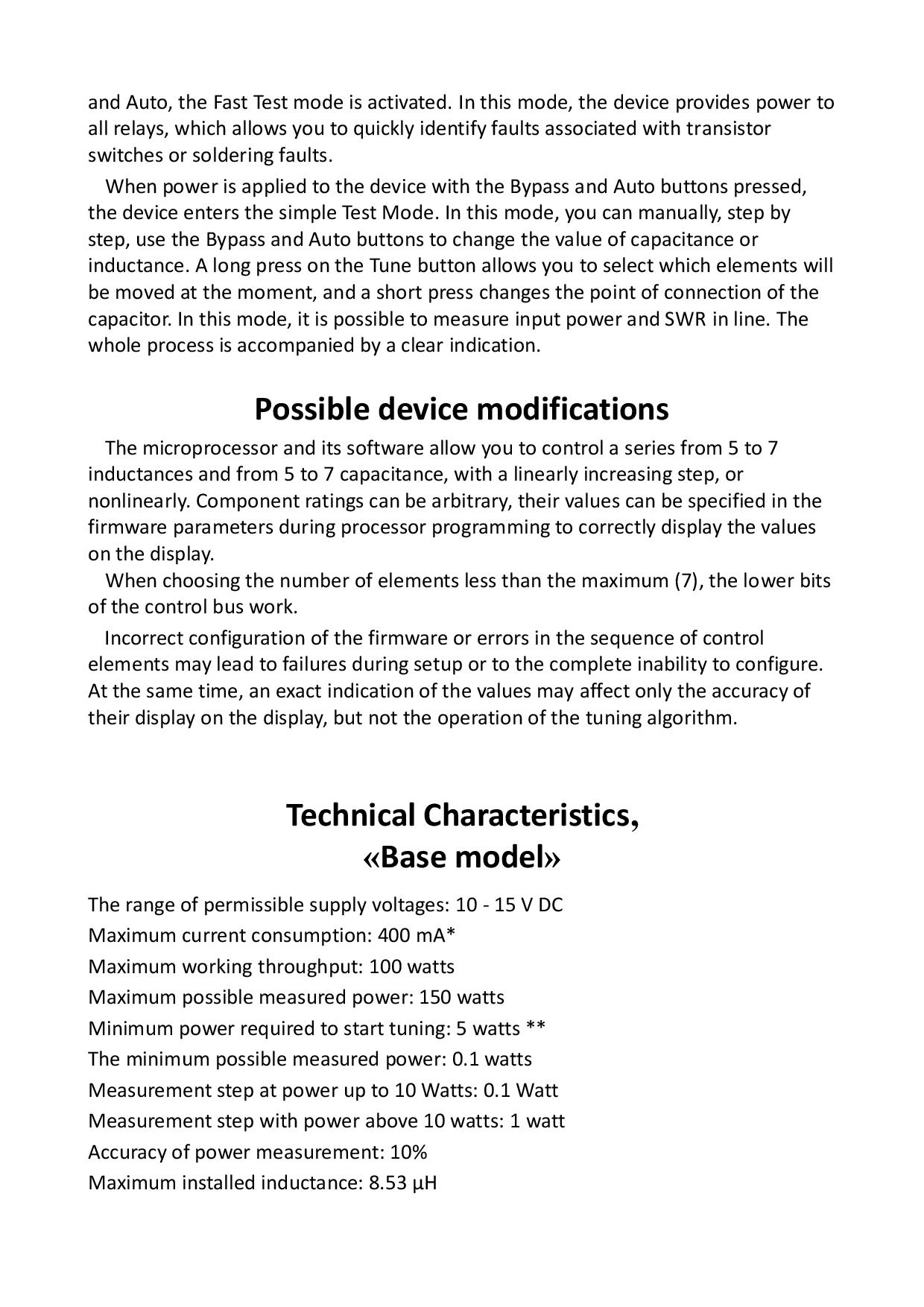

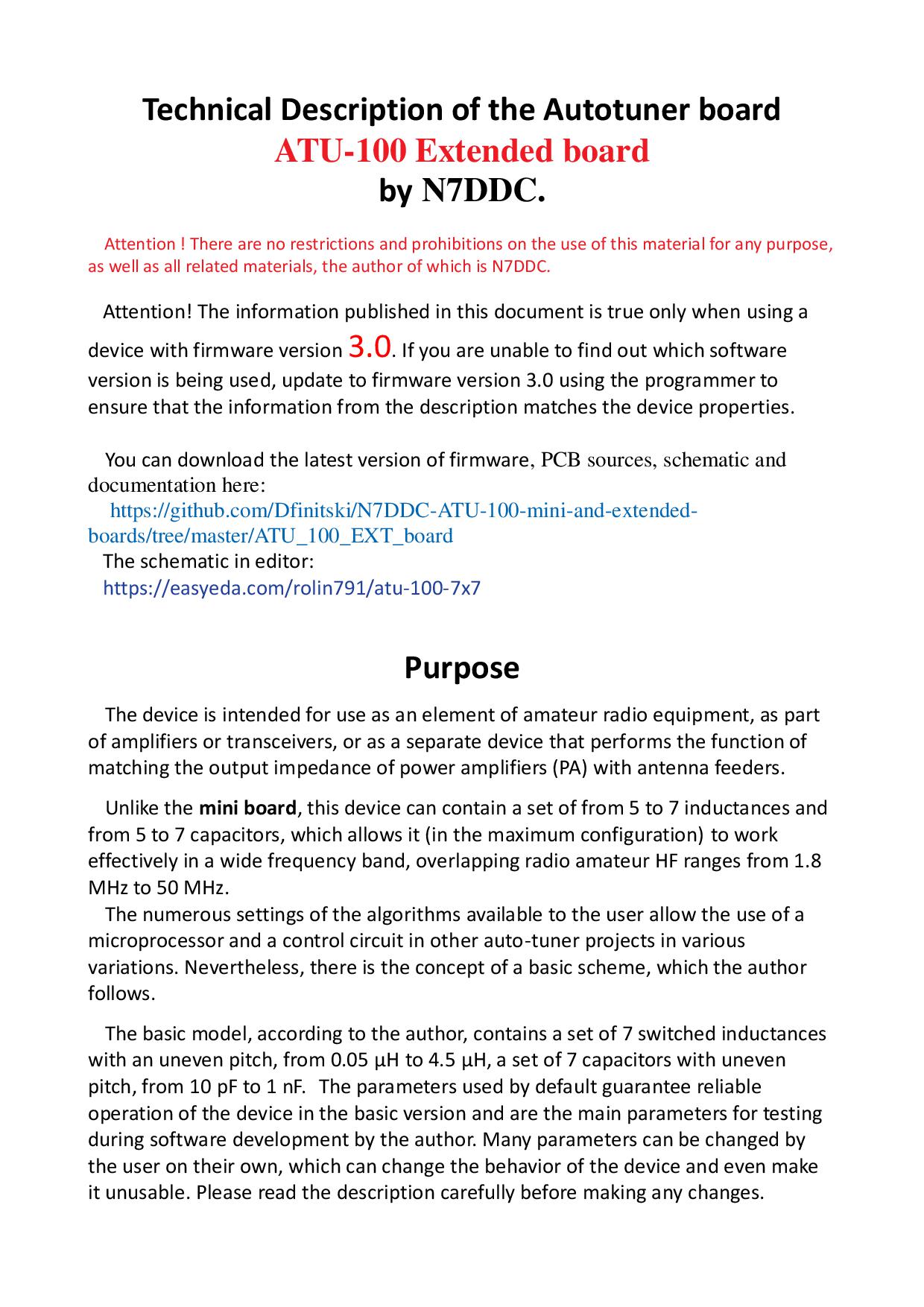

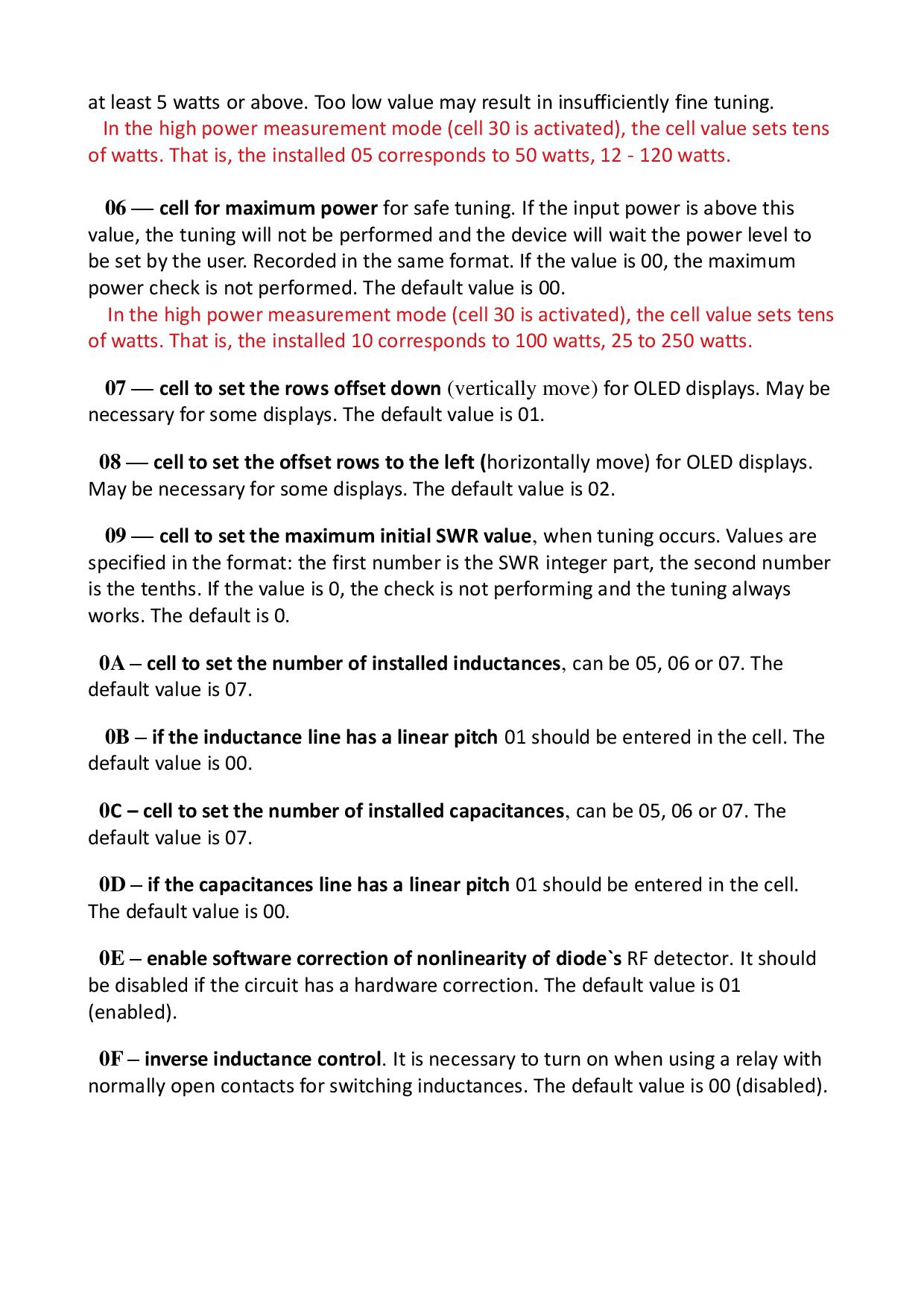

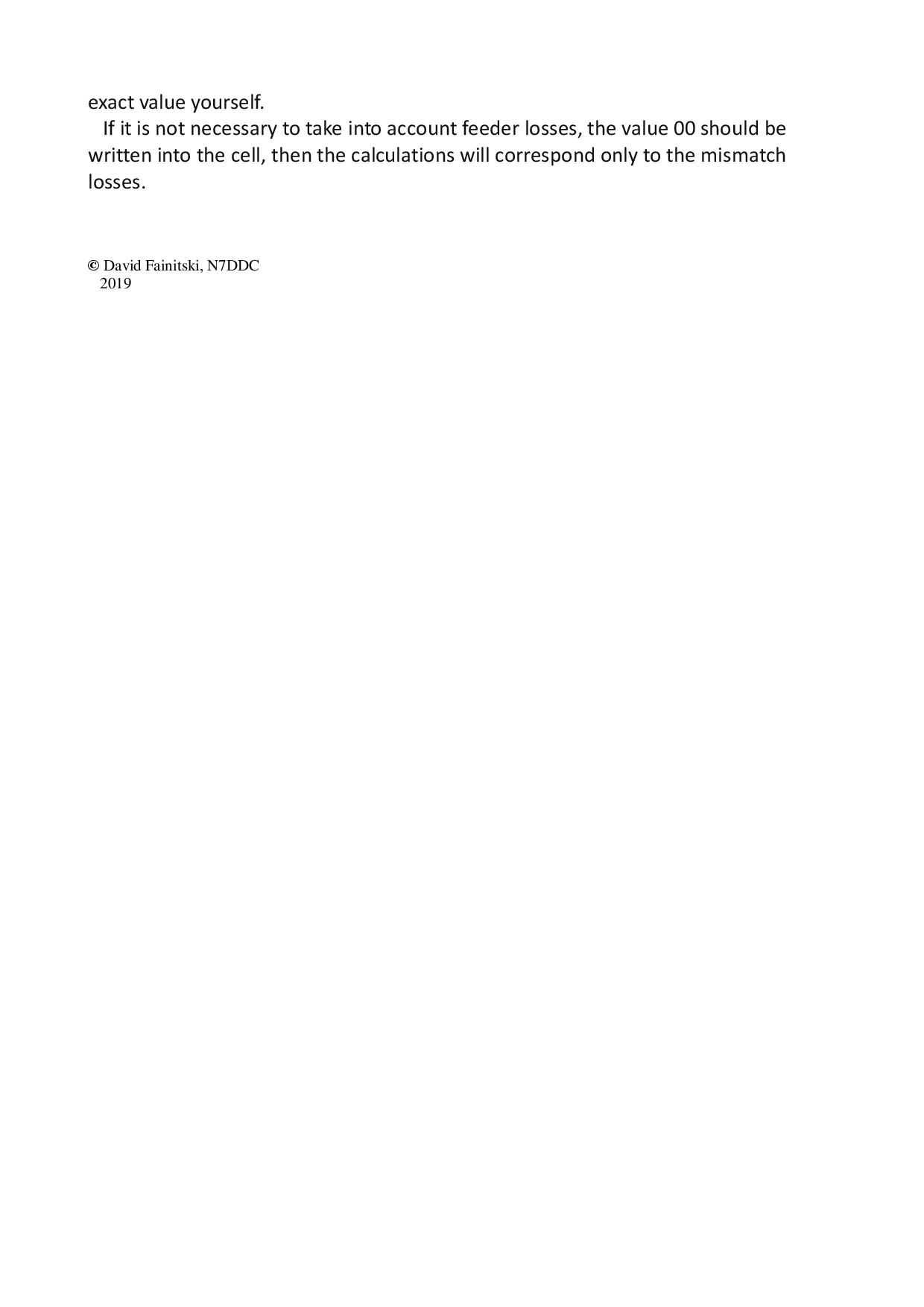

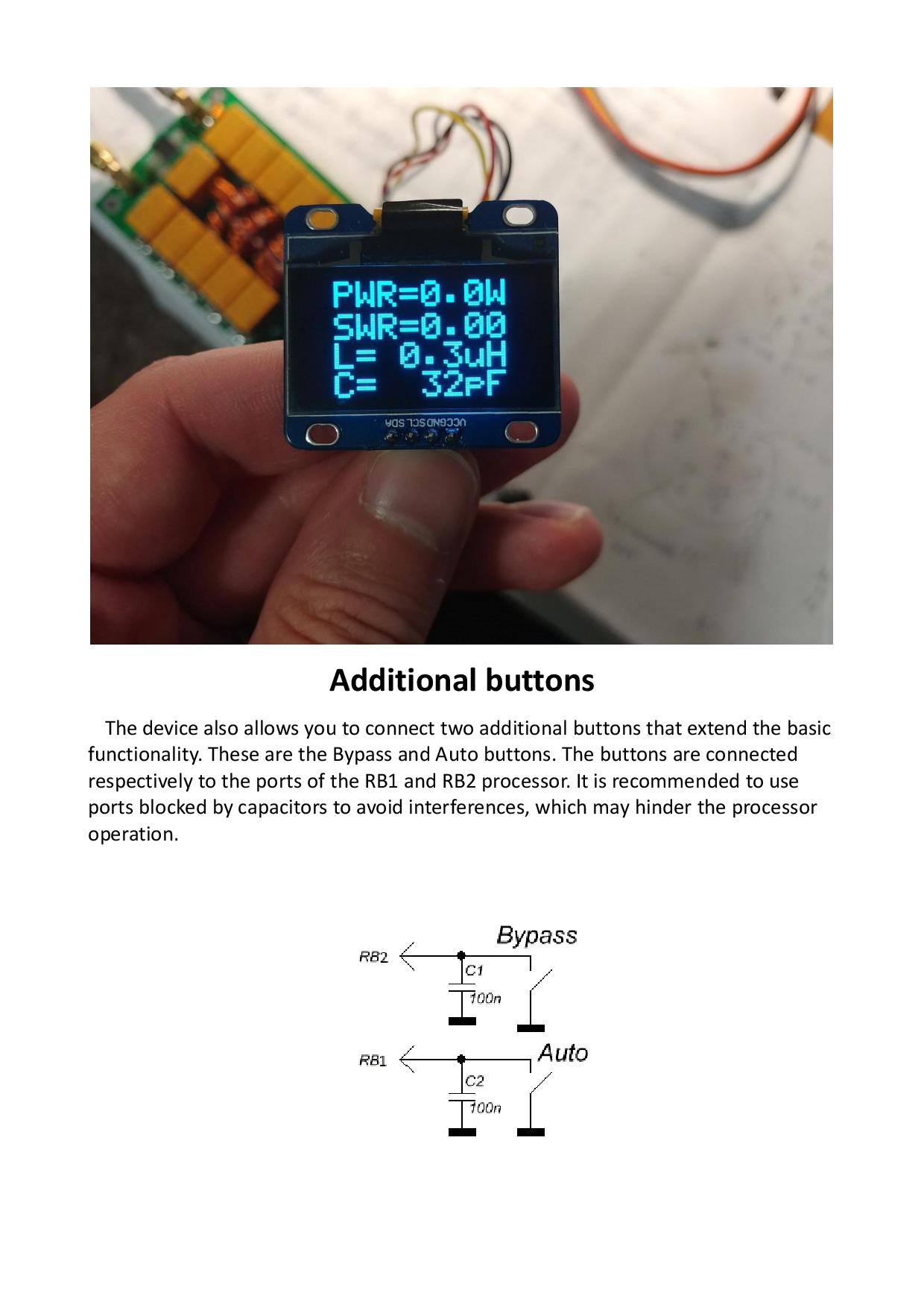

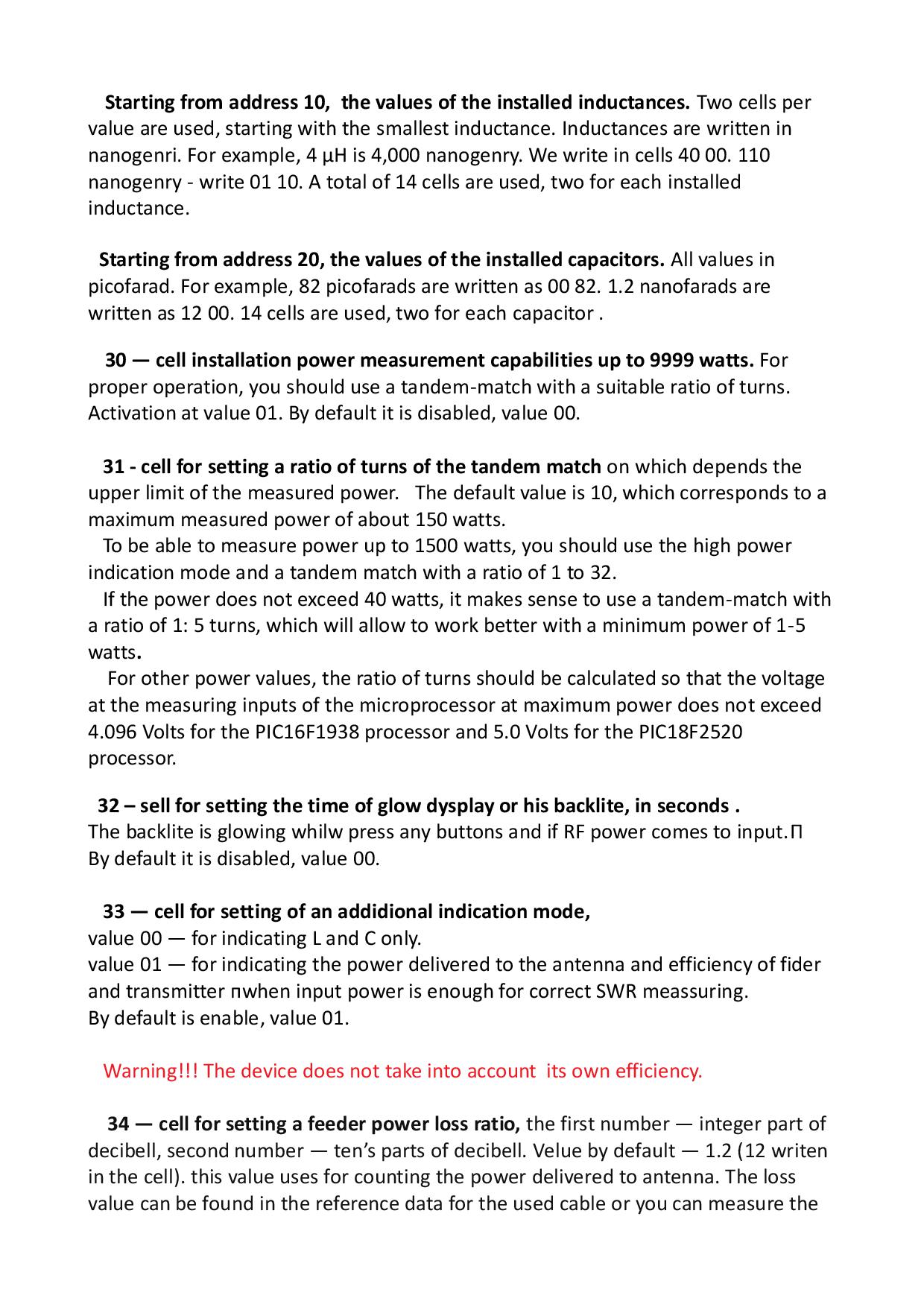

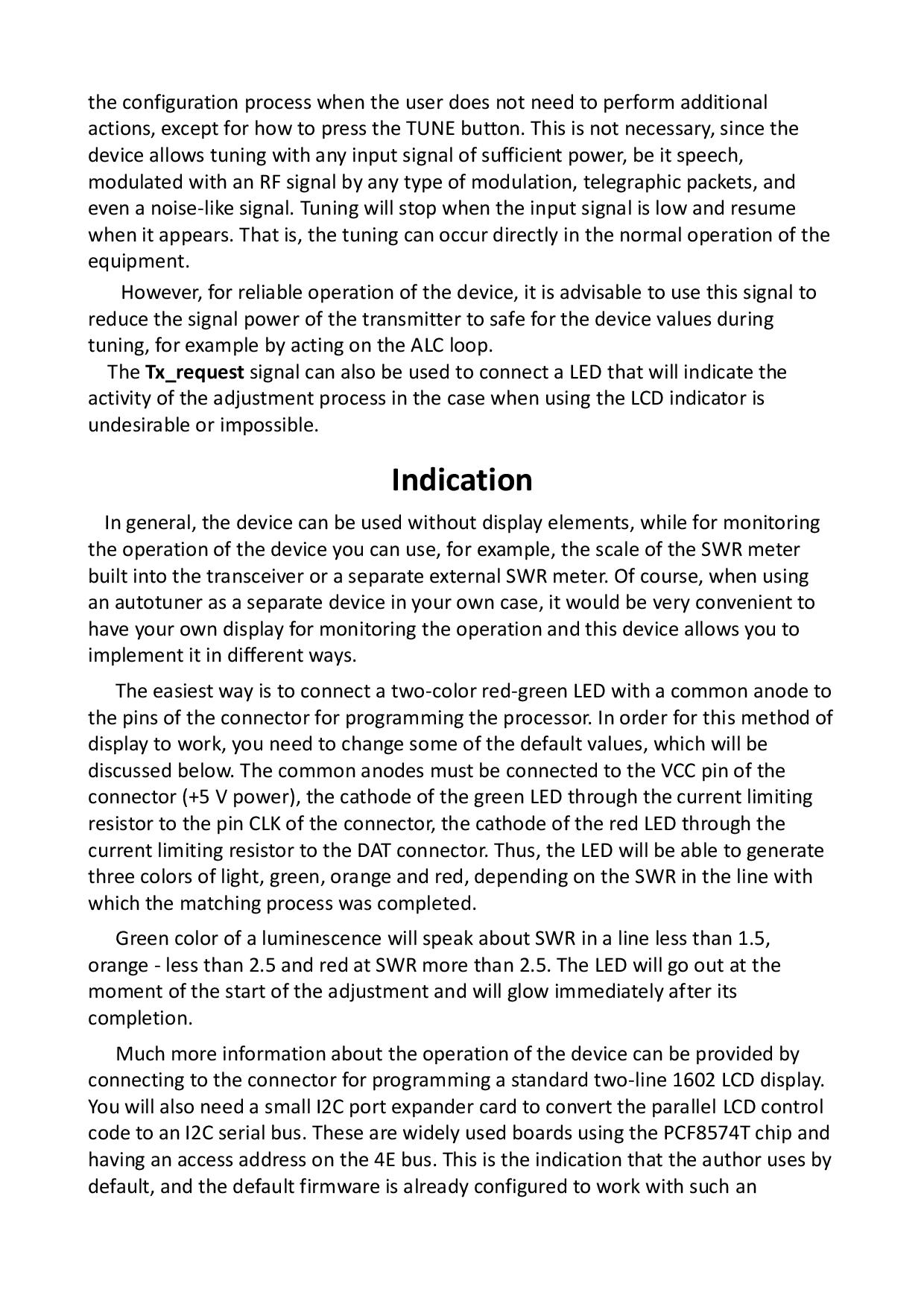

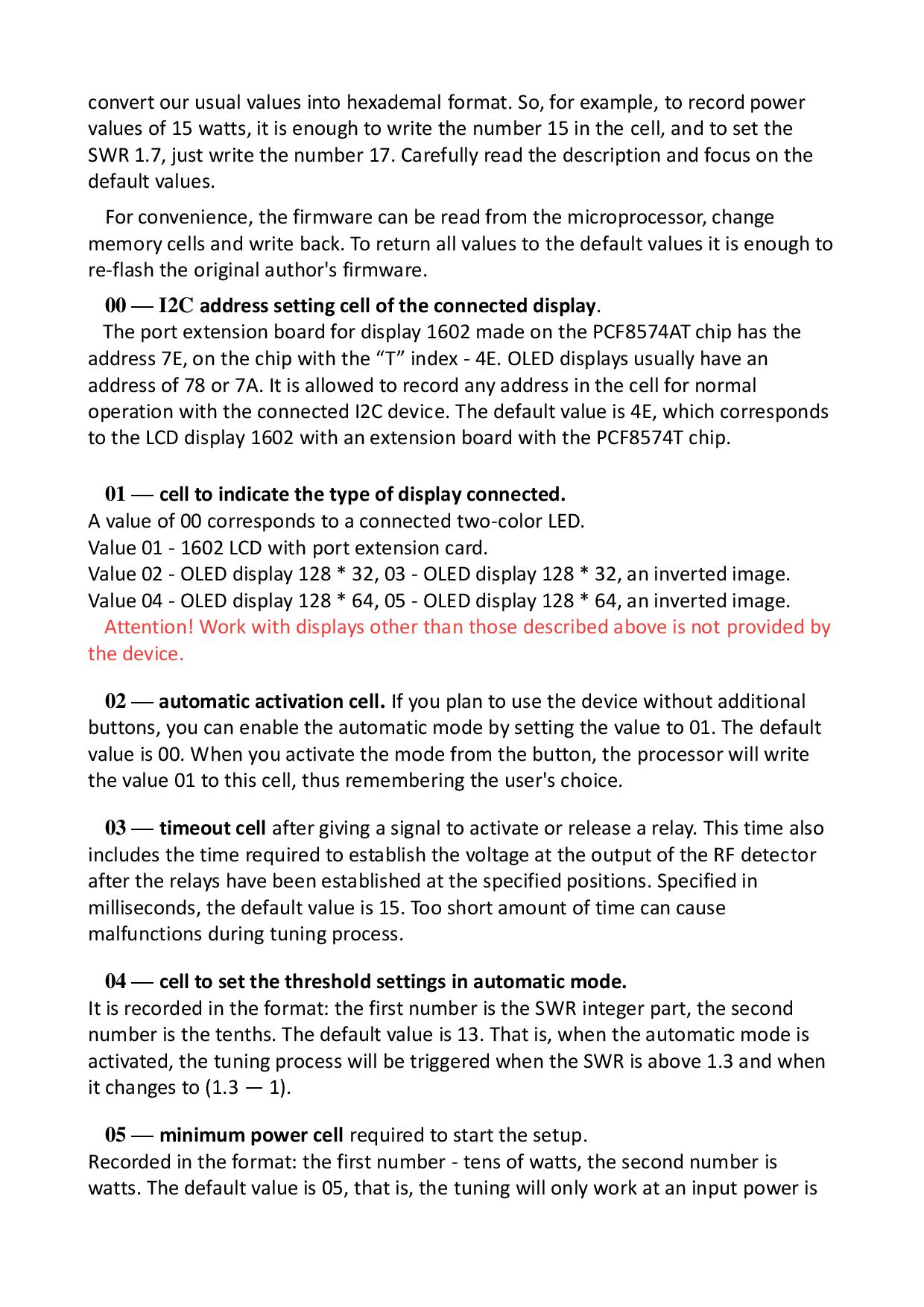

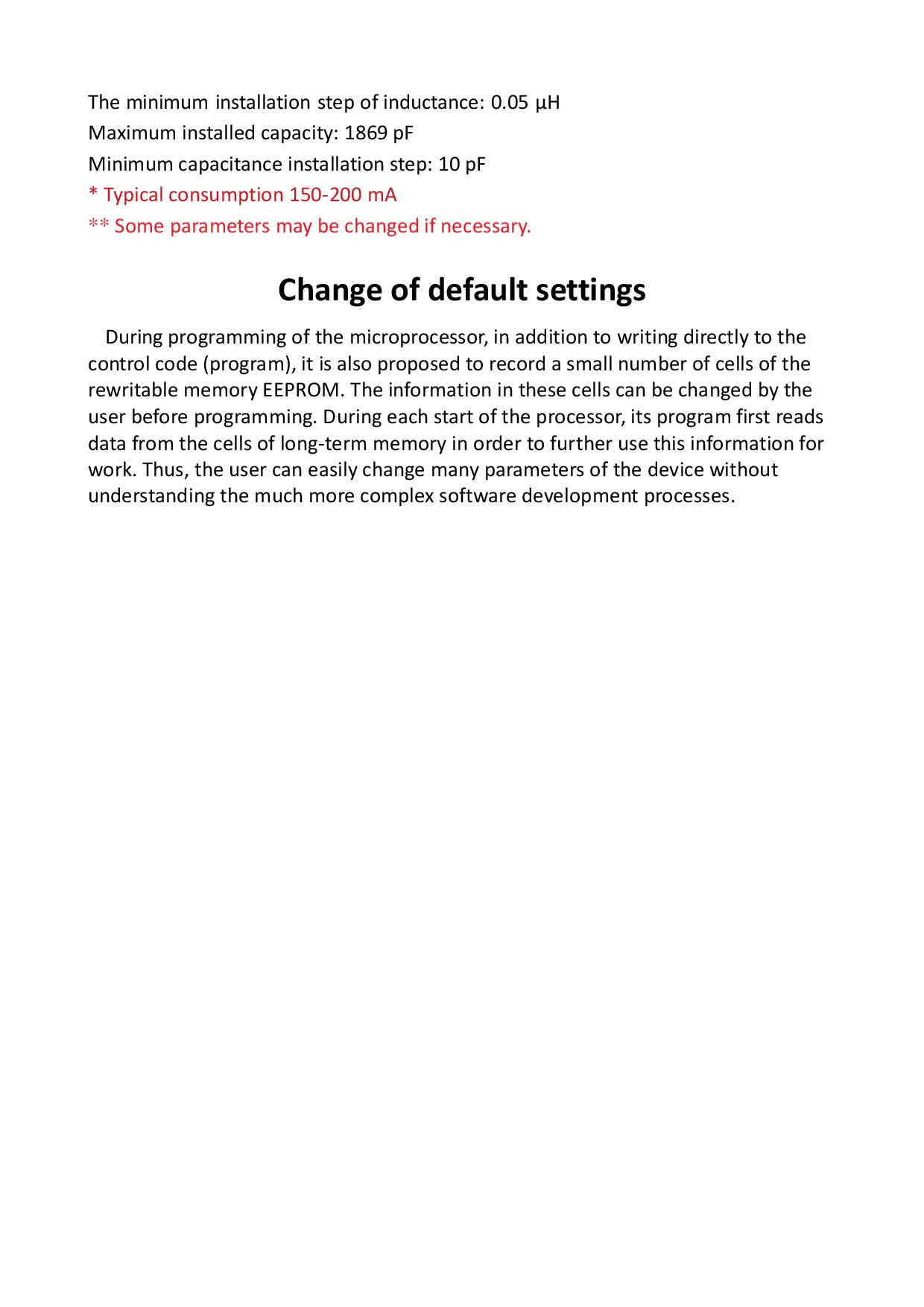

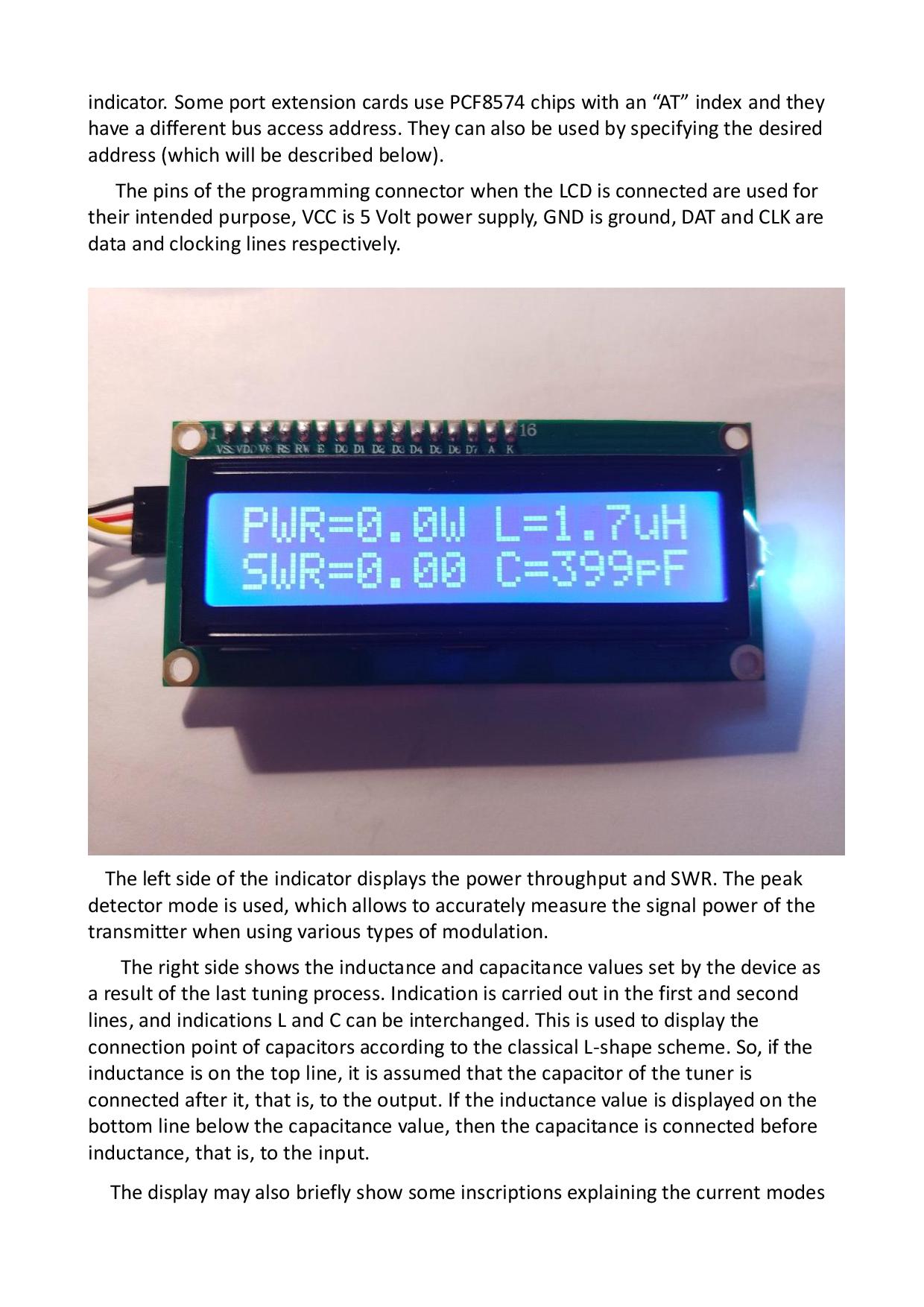

Ci-dessous, une procédure est décrite afin de pouvoir vérifier le bon fonctionnement des relais, la valeur des condensateurs et des selfs. Chapitre "Special mode of operation" Il suffit de brancher le 12 volts, l' antenne n'est pas necessaire pour cette vérification. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ce tuner d'antenne fonctionne très bien. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

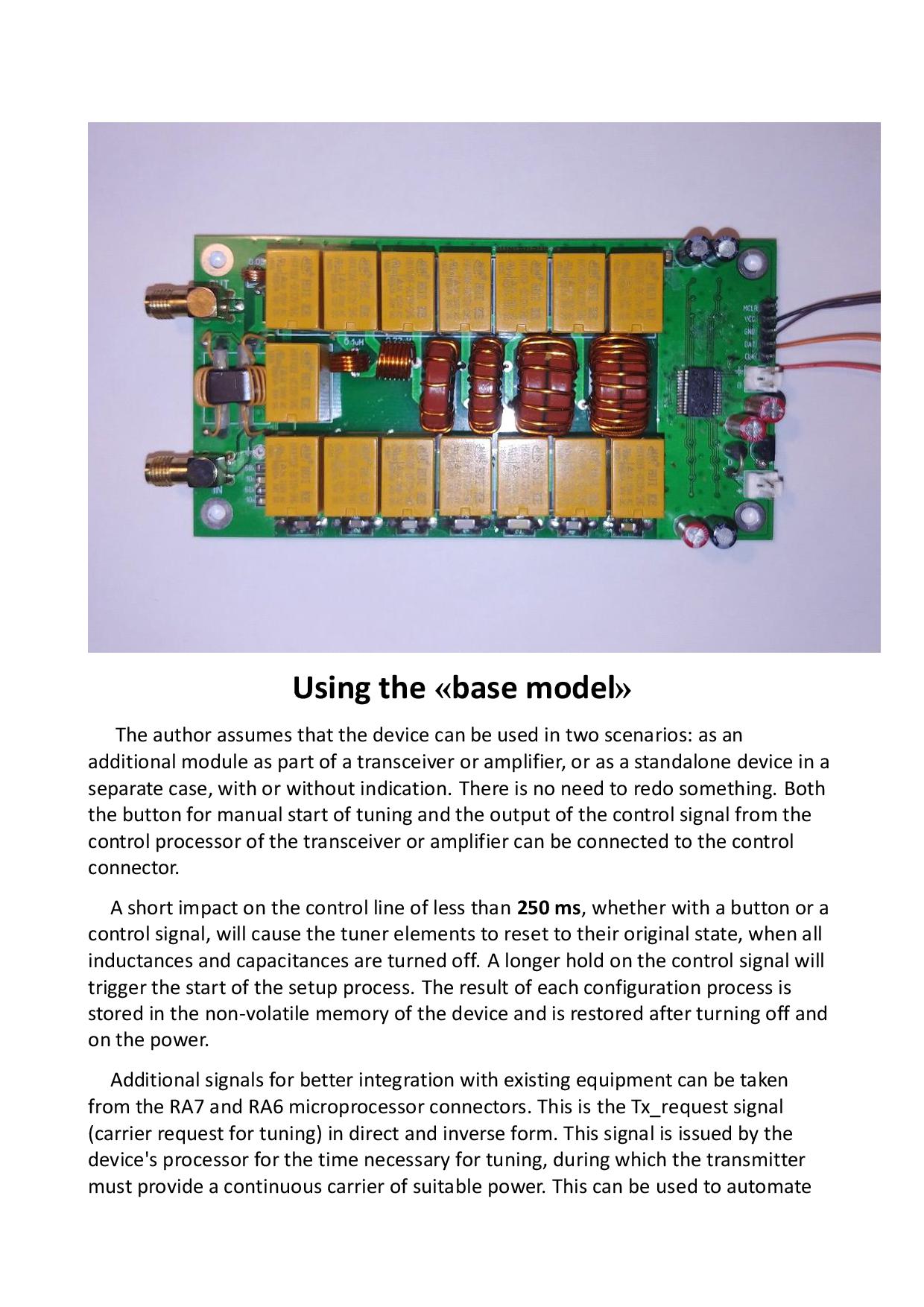

Vous pouvez trouver ce montage sans coffret ou le faire vous-même en kit. infos N7DDC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuner inductances, Amidon core, 0.8mm wire
High voltage capacitors, SMD 1111
Capacitors, MICA
Resistors
Capacitors
Tandem match 1:10
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

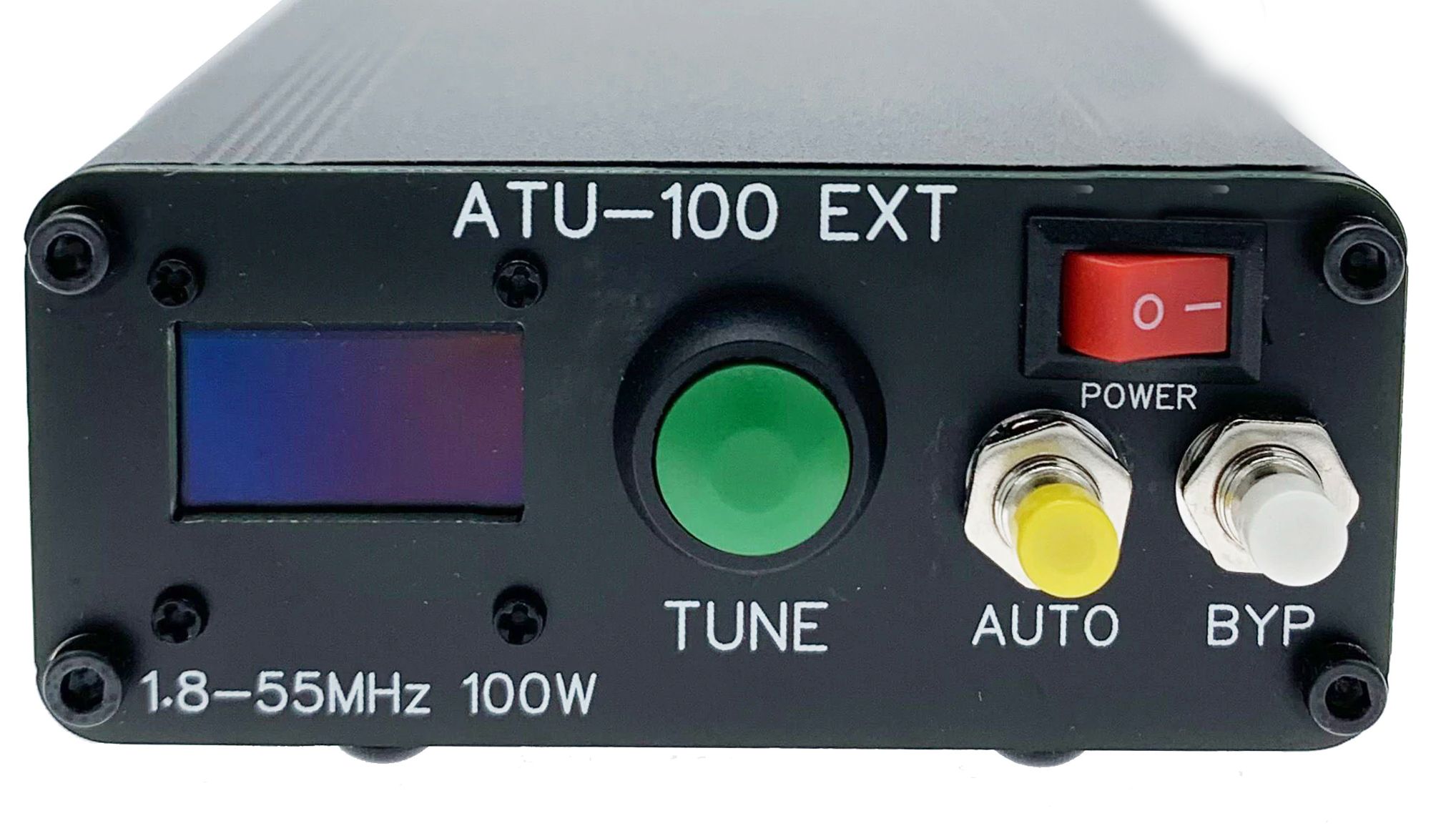

Le coupleur ATU 100 EXT
