L'antenne de l'un n'est pas celle des l'autres.

Surtout à cause de la place dont on dispose et tout un tas d'autres critères...



Dans mon cas, une Lévy 2 fois 40 m, il a fallut insérer un condensateur de 400 pF dans l'un des feeders

pour avoir un TOS de 1,2 /1 pour l'accord sur le 160 mètres.

Cela apporte un déséquilibre électrique à l'antenne mais quand il faut, il faut...

Cette commutation se fait via un relais.

Pour le coffret, l'idée s'est solidifiée en voyant progressivement se vider un boite de guimauve

et se rapprocher l'échéance de sa destination vers la poubelle.

f5pp f5pp

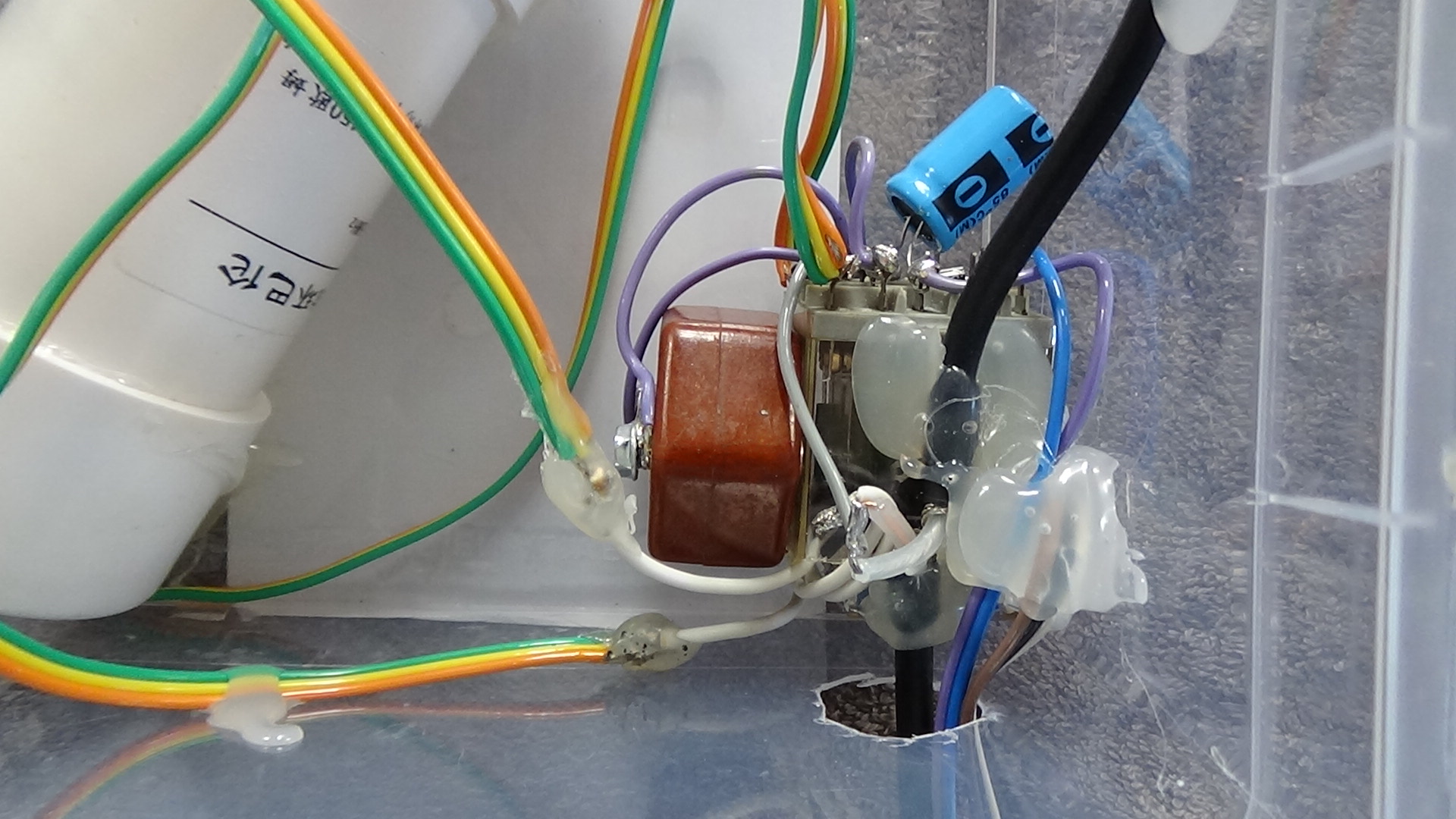

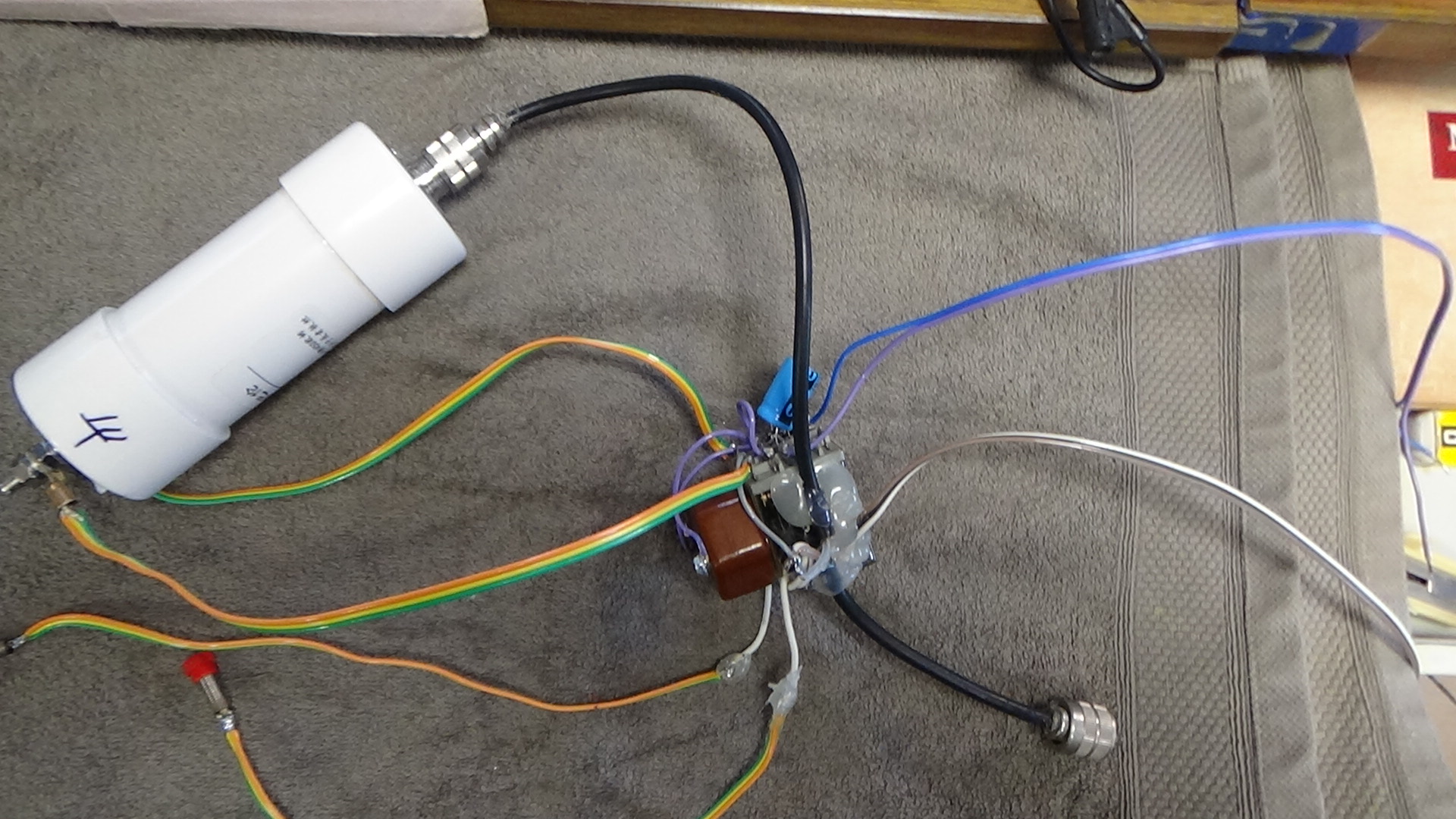

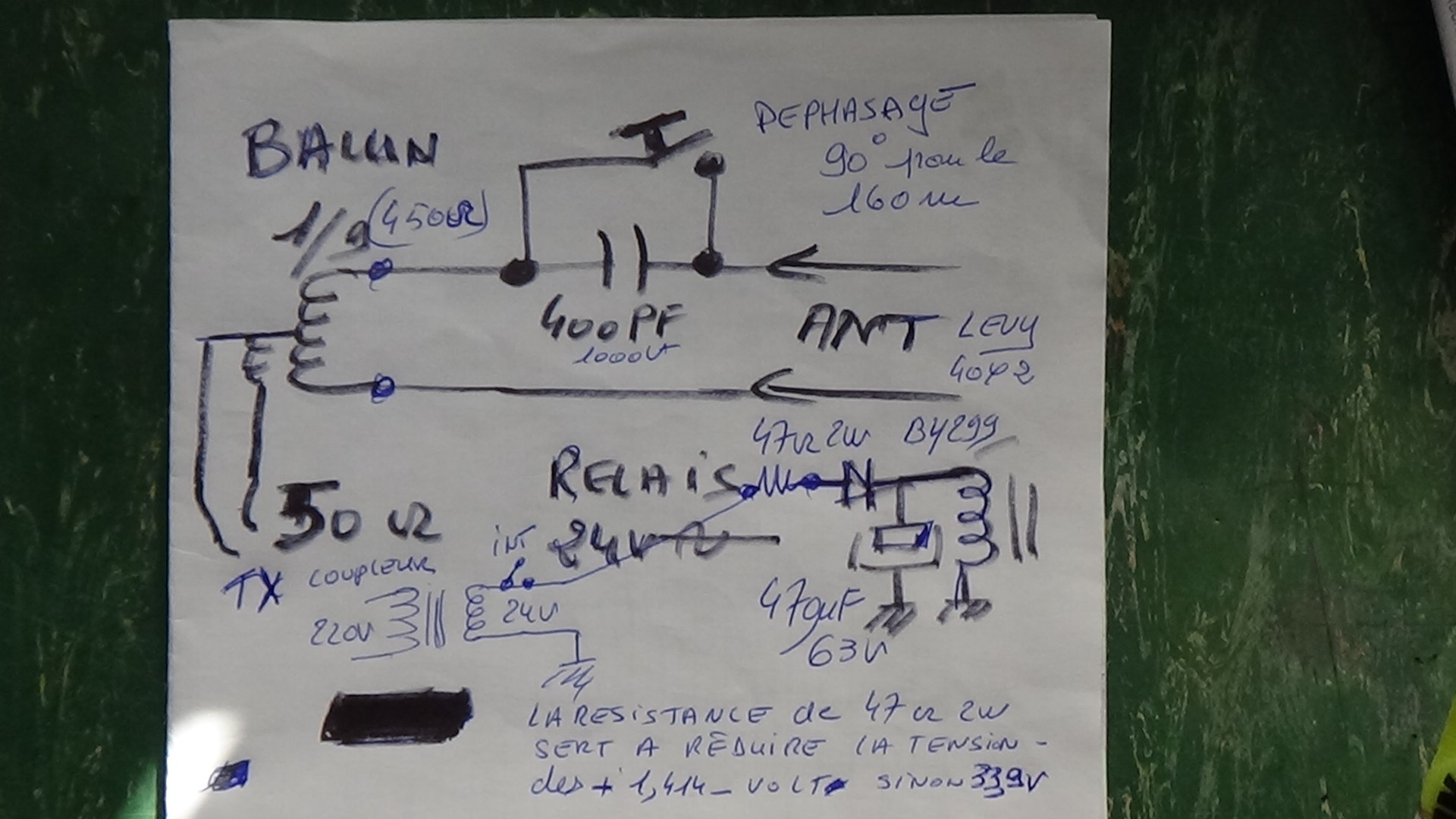

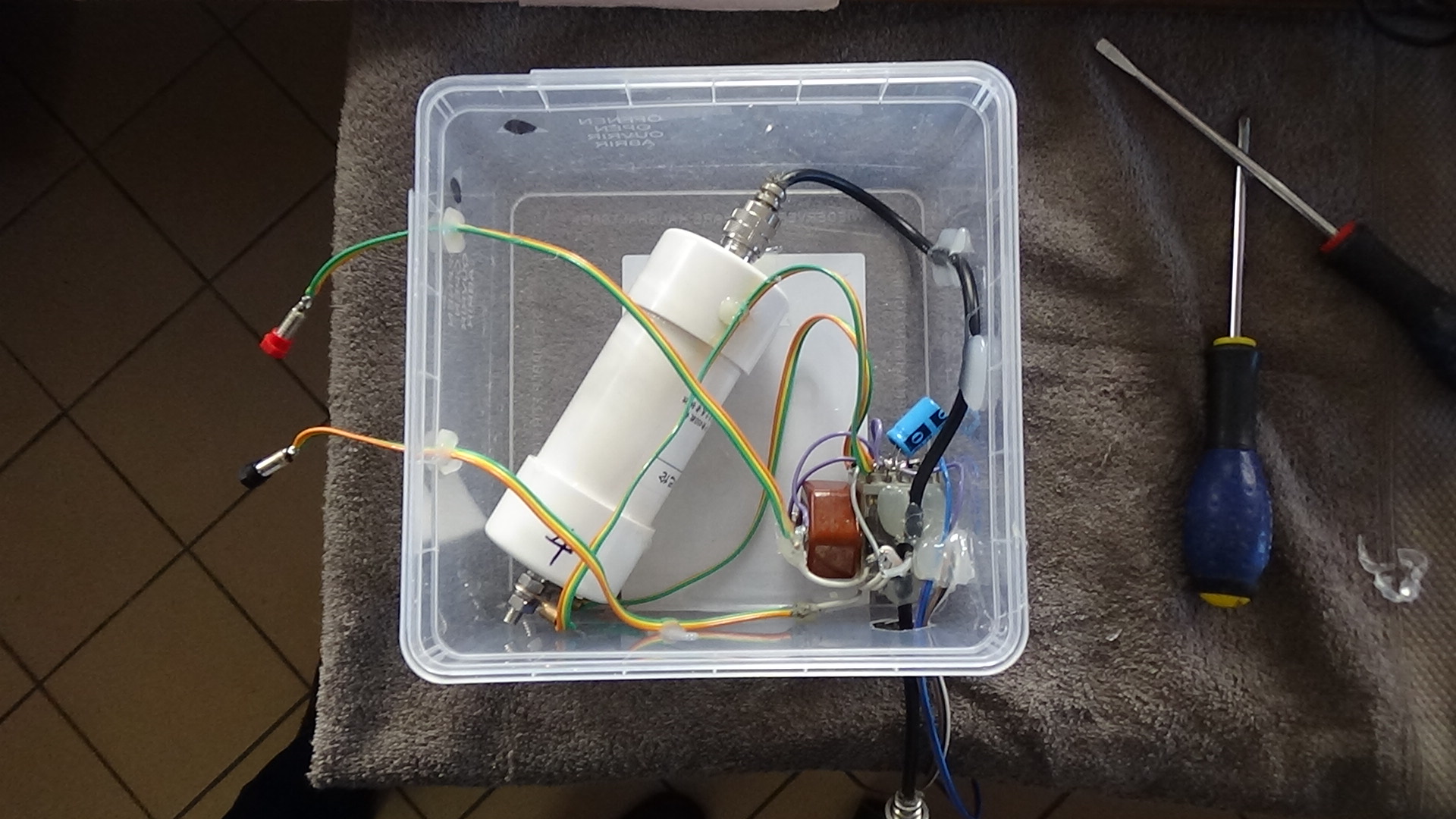

Le shéma de principe Le montage interne
f5pp f5pp

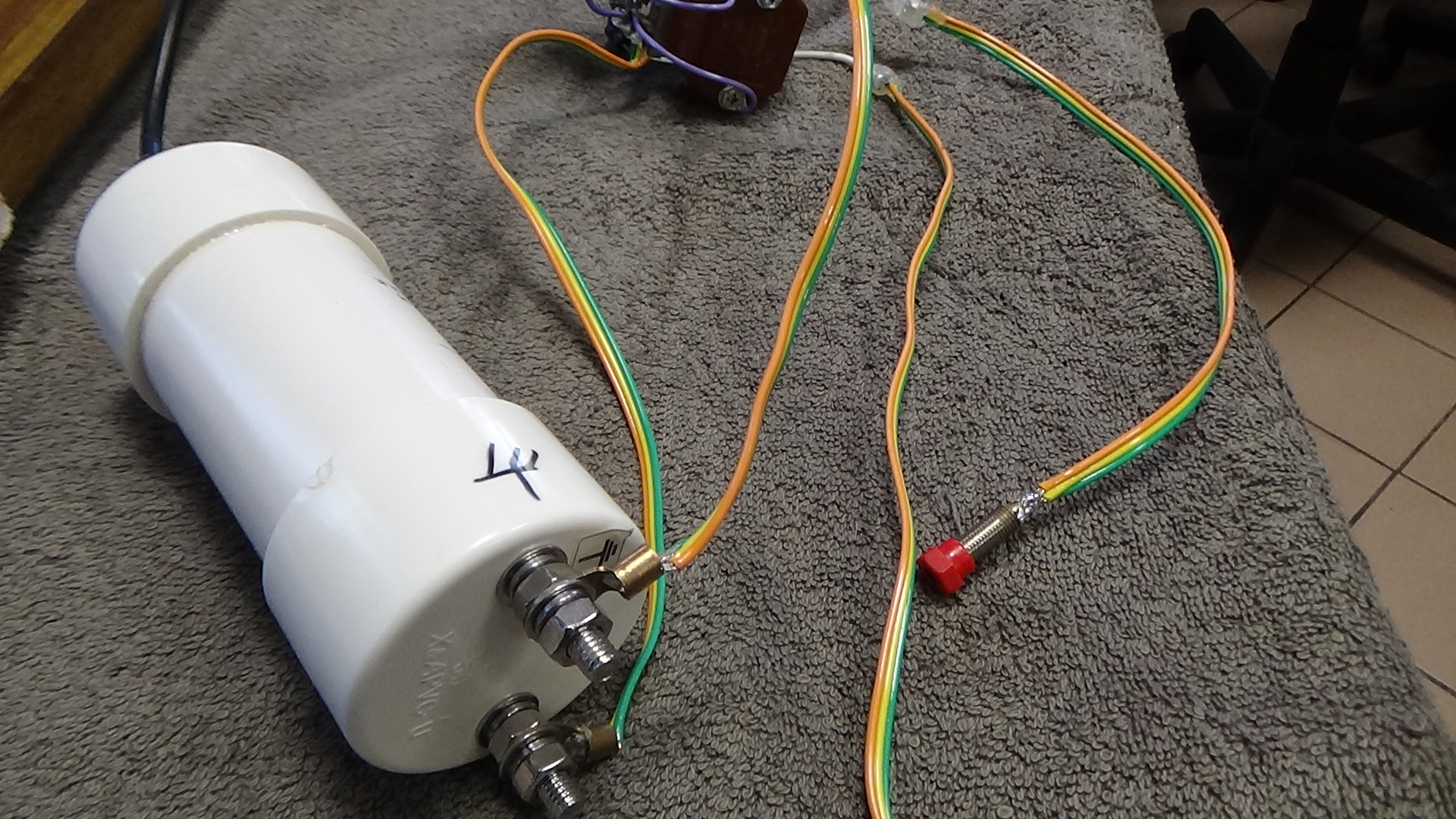

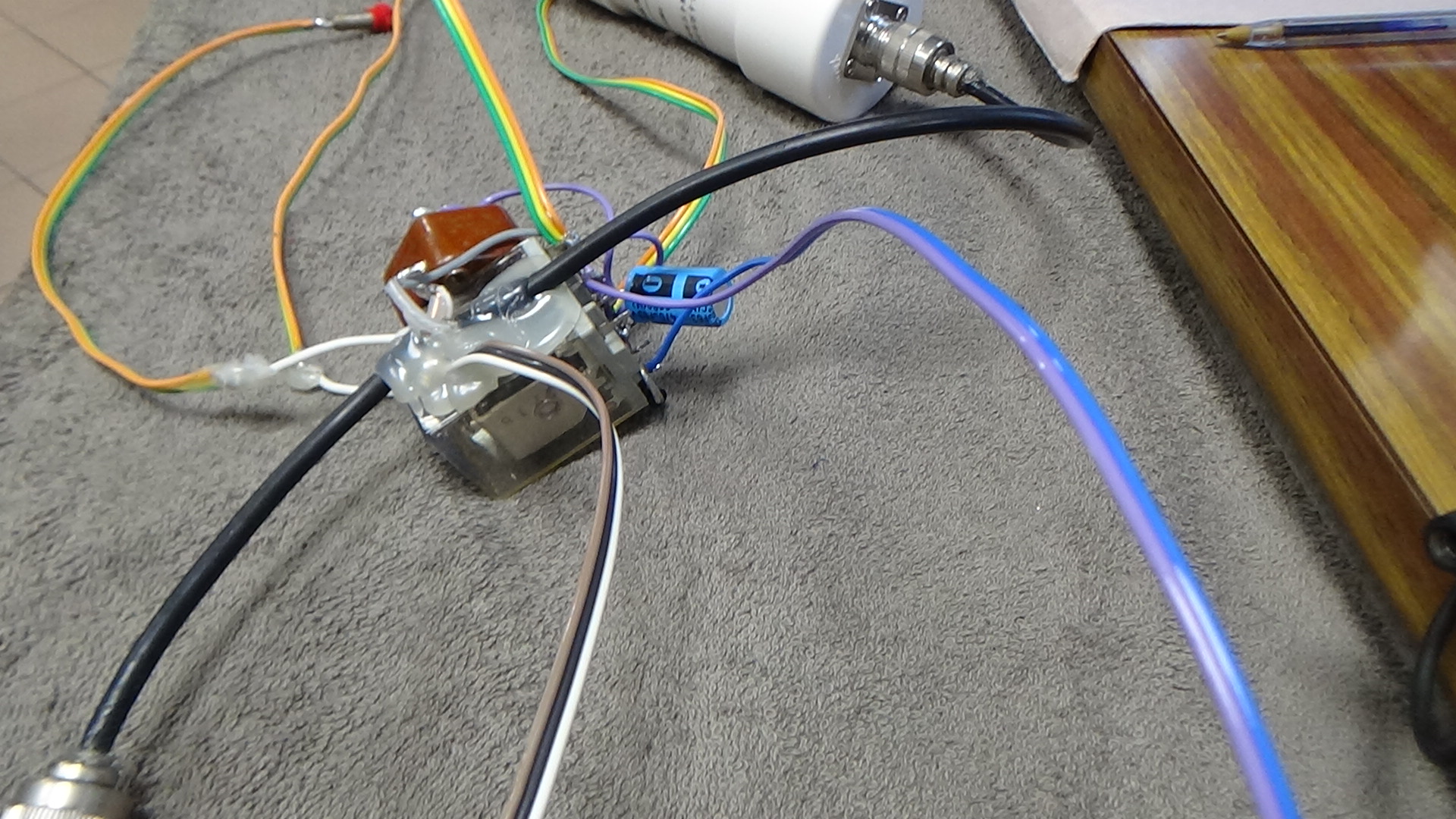

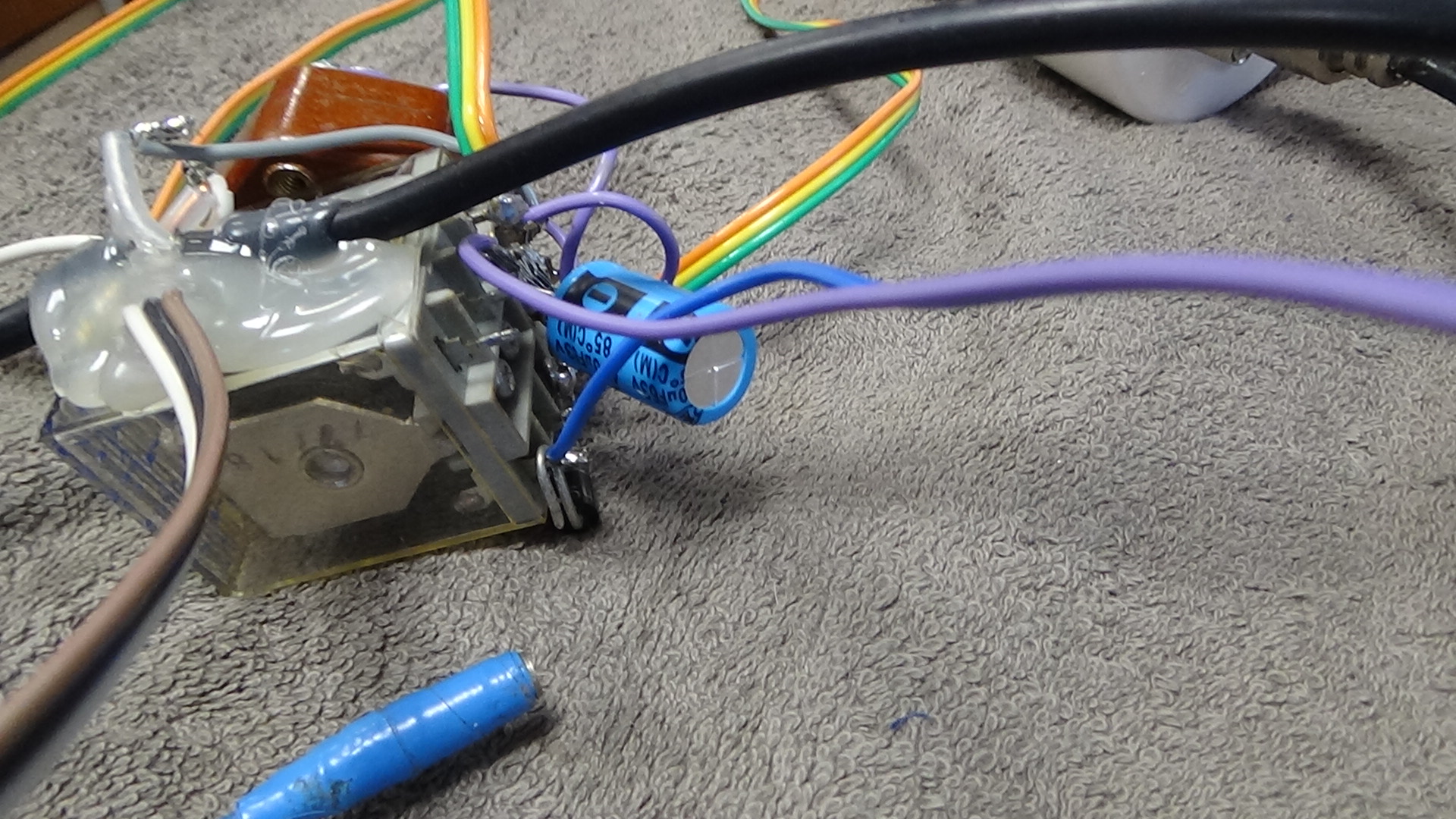

Le balun 9/1 Le relais
f5pp f5pp

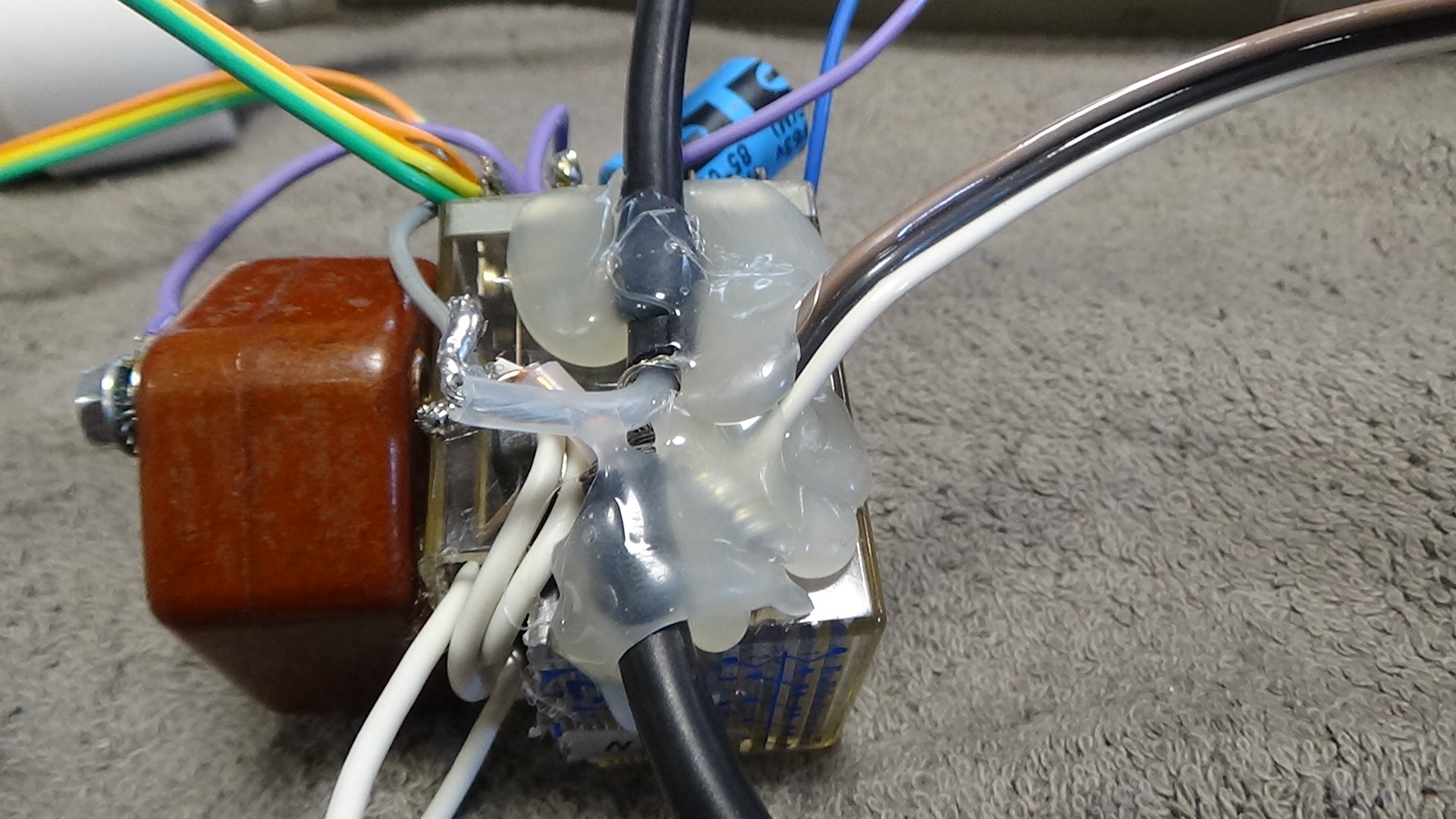

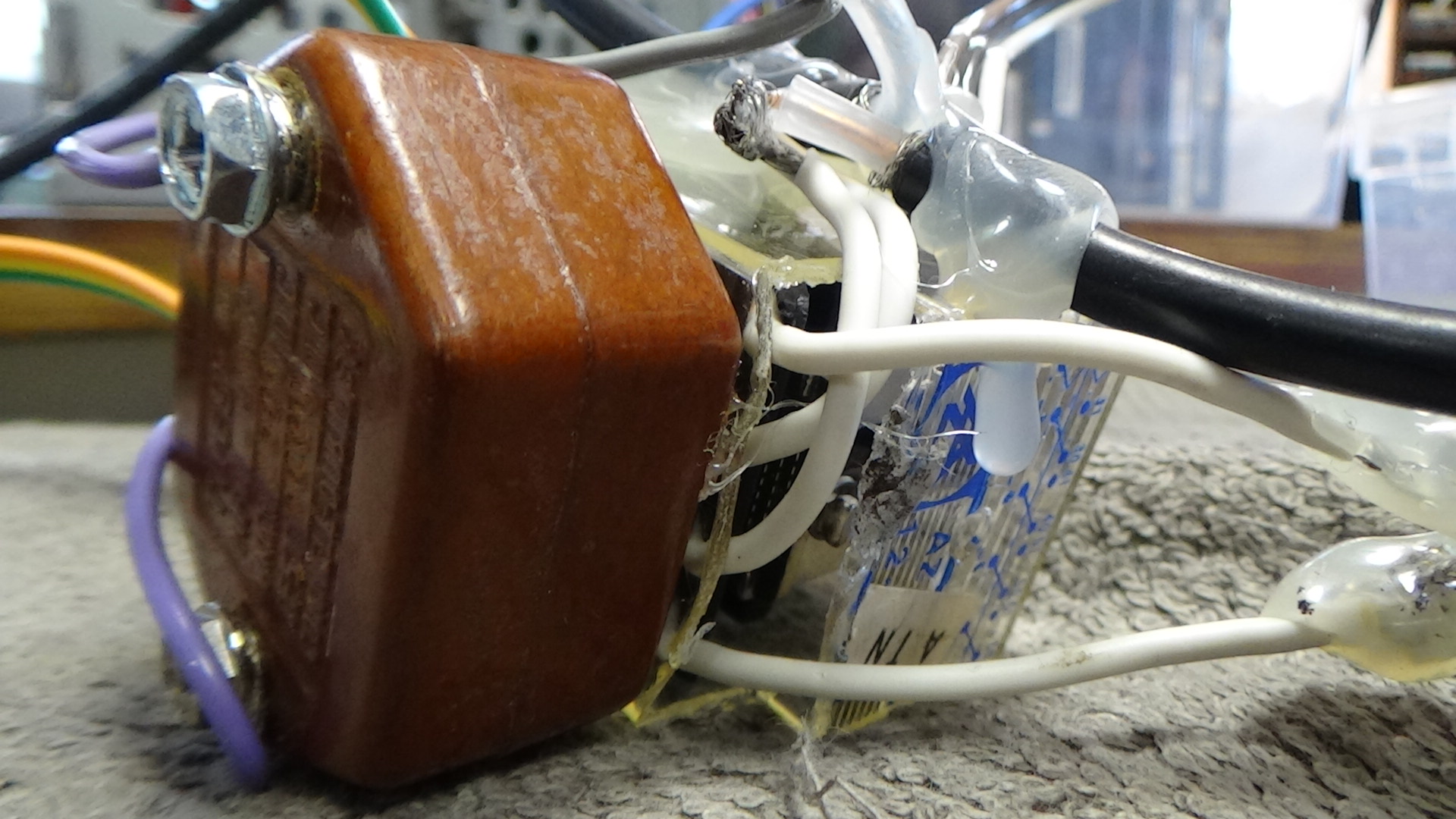

La colle a été largement utilisée. Le relais.
f5pp f5pp

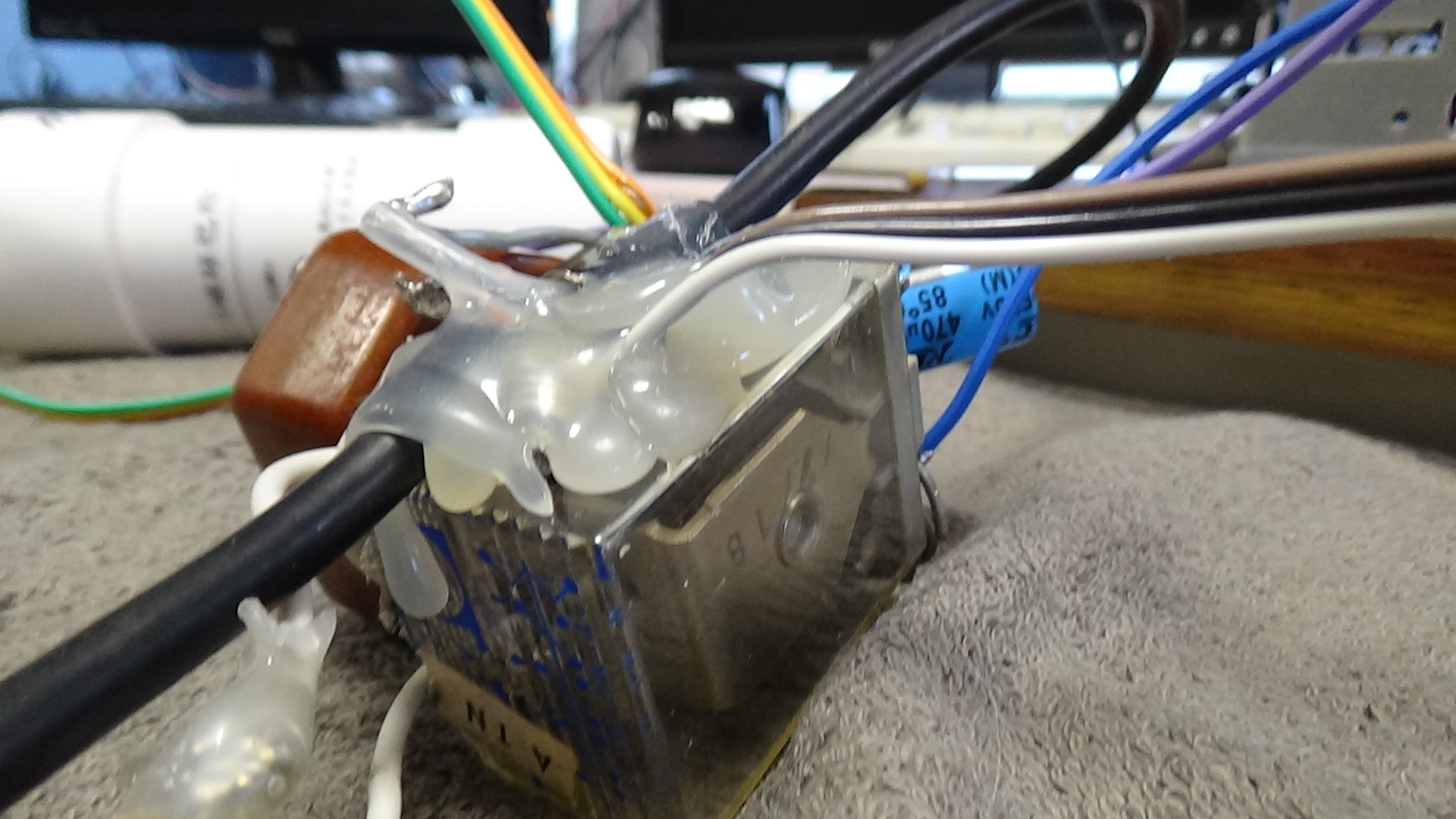

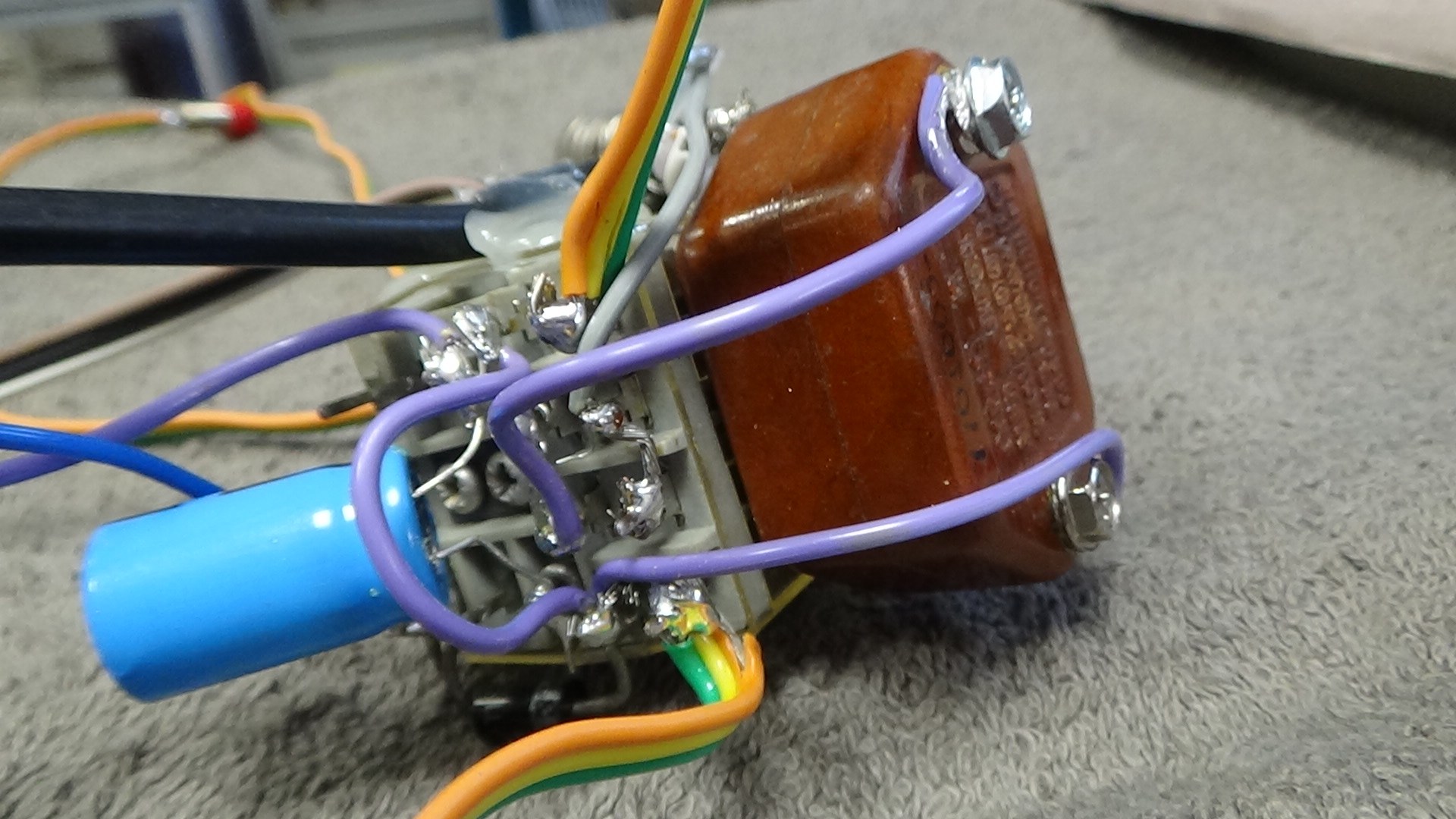

Le câblage du relais Le condensateur 400 pF (ici 4000 volts mais 1000 v seraient suffisants)
f5pp f5pp

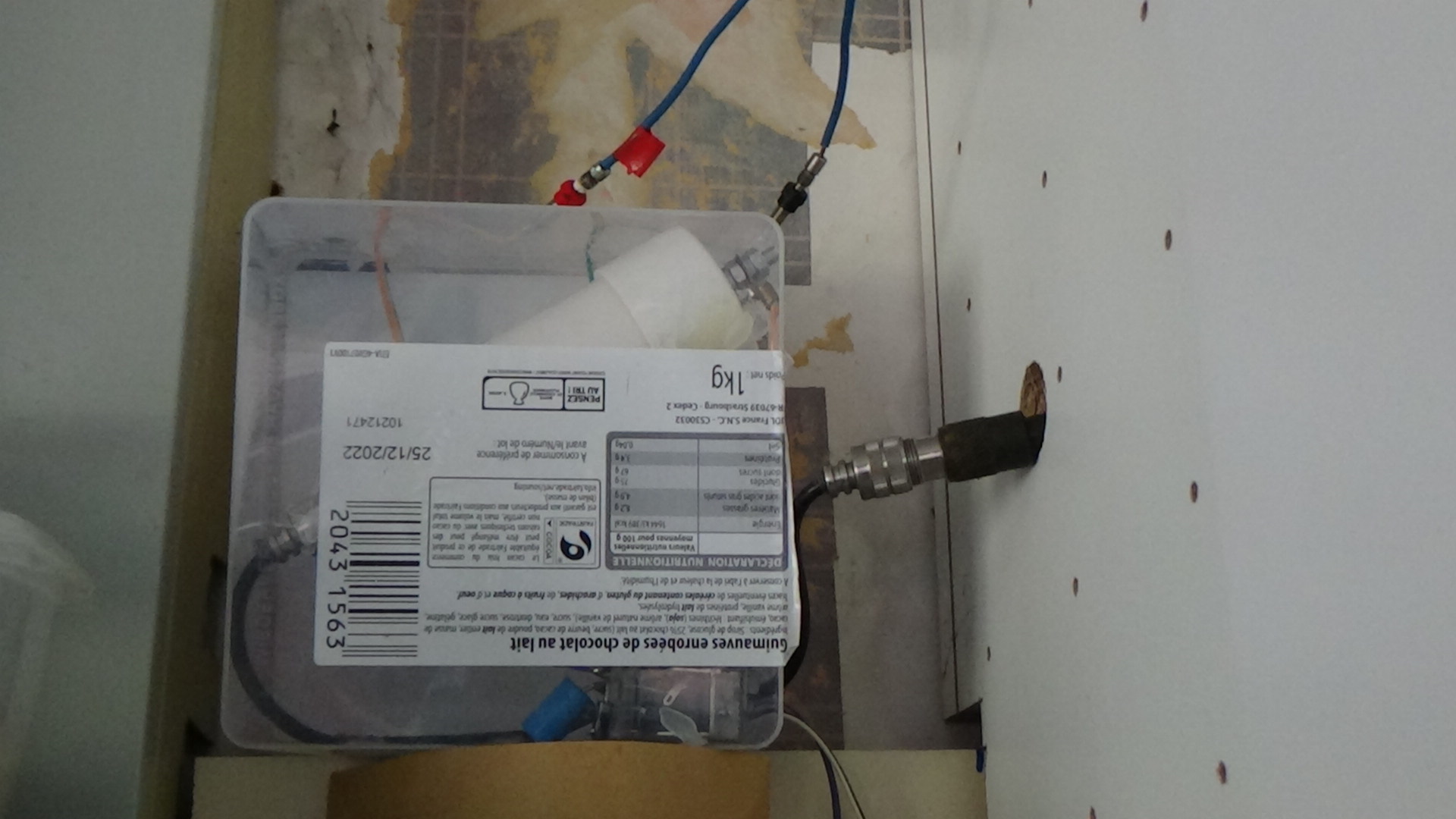

  L'installation dans la boite
f5pp f5pp

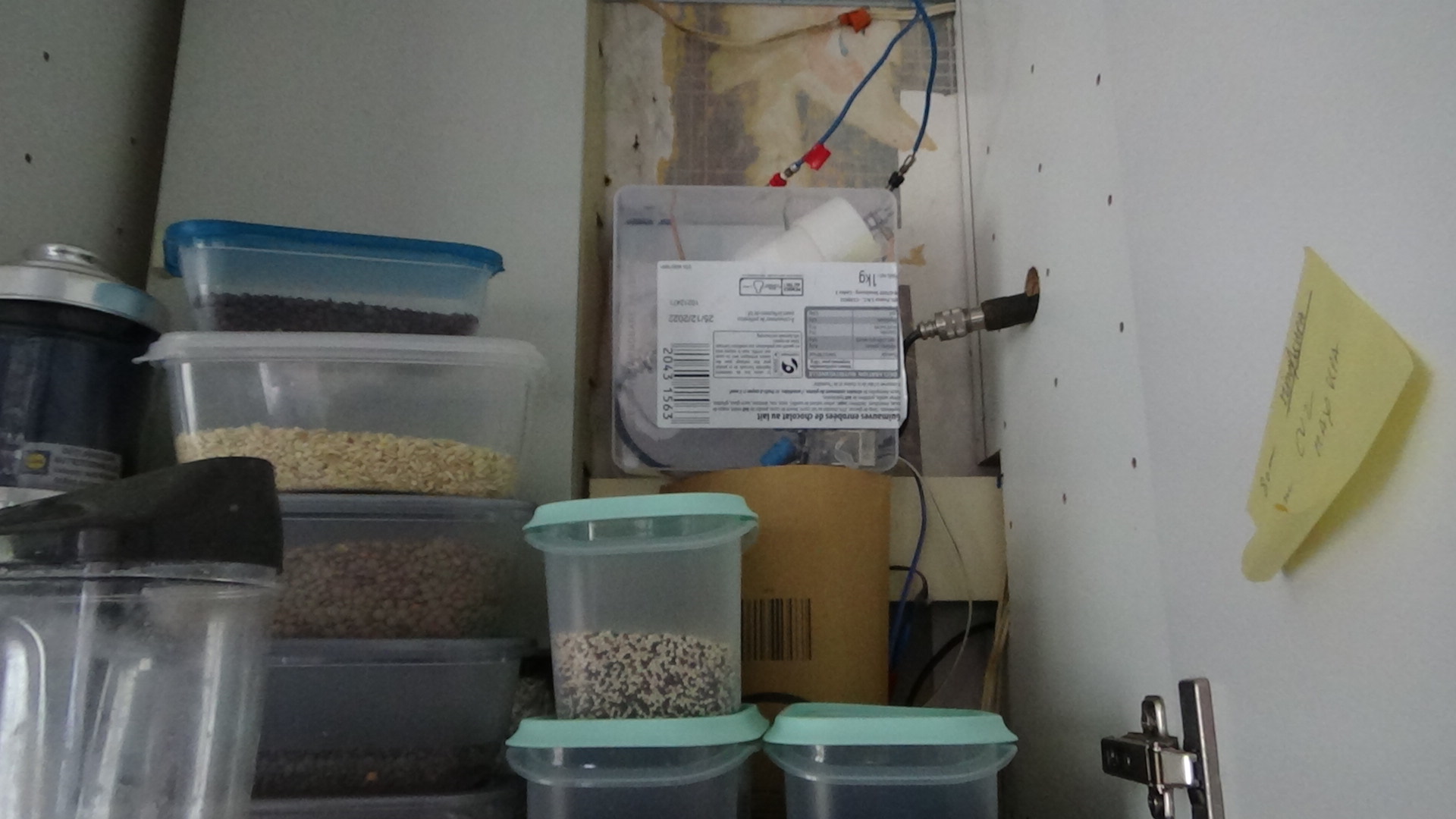

Passage des fils (le diamètre du trou n'est pas critique) Quoi de plus naturel de trouver une boite de guimauve dans la réserve de conserves ?
f5pp

C'est impensable les idées qui peuvent surgir

en regardant des boites de conserves.

On constate également qu'il ne faut pas toujours de grands moyens

pour bricoler ou modifier la station.

Les puristes diront que la boite est à l'envers.
