Le coupleur d'antenne ATU 100 EXT

f5pp atu100 atu100 f5pp

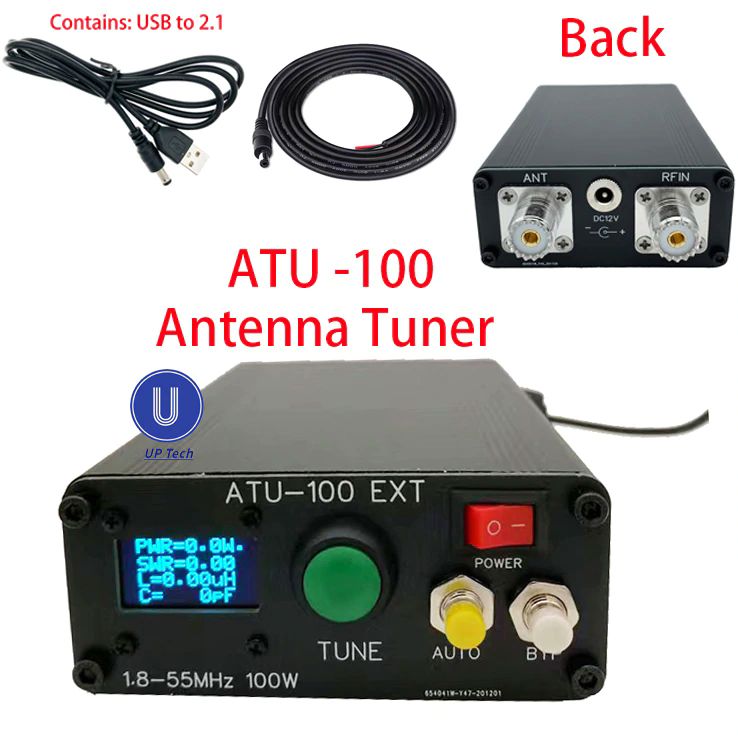

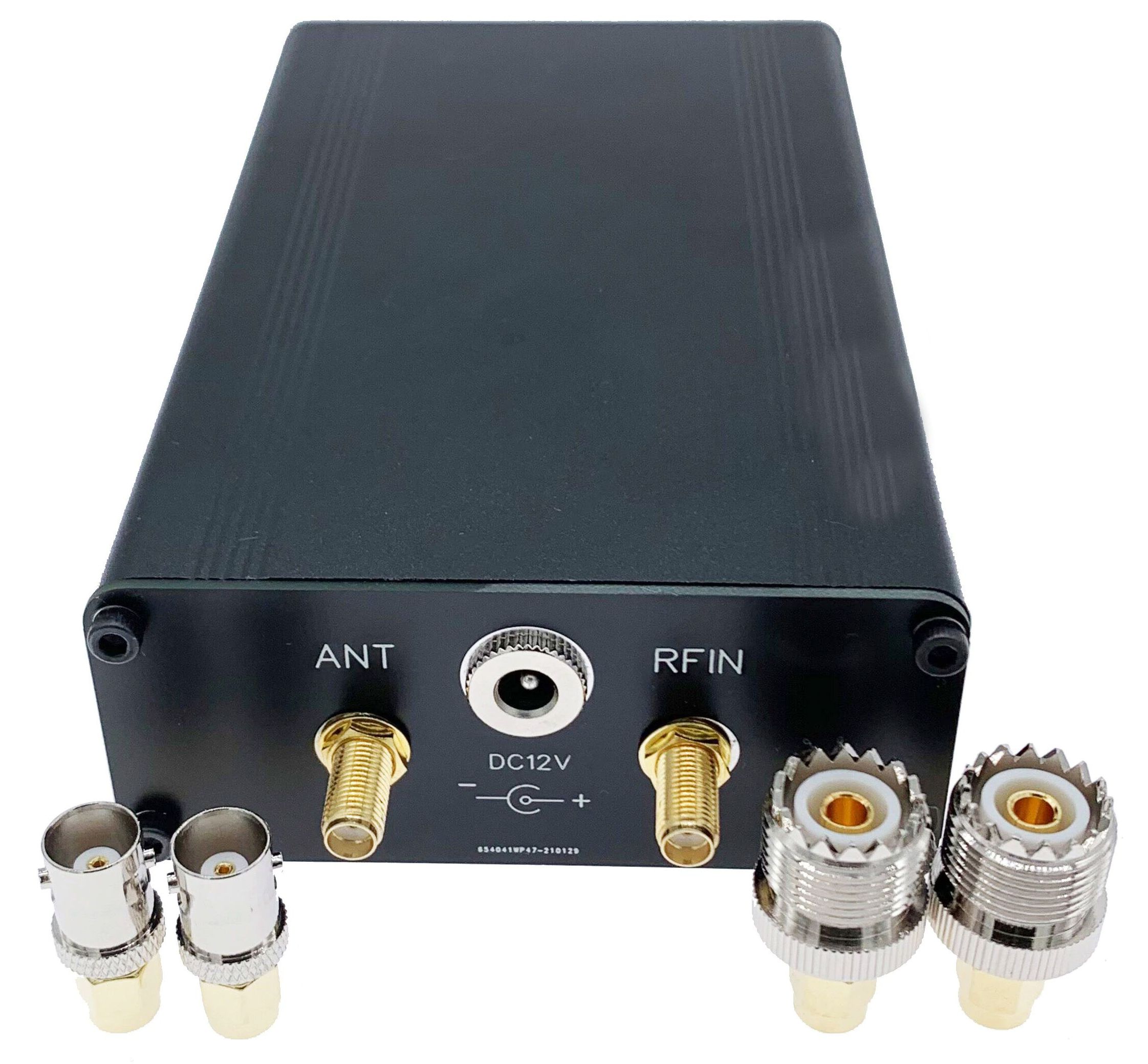

Présentation.

La version avec les boutons  a l'avantage de pouvoir  couper le mode automatique  lorsque le "tune" est réalisé

f5pp atu100
  • Le tune se réalise à faible puissance.

  • Il arrive que le TOS  remonte un peu, à forte puissance.

  • Ce faisant, la boite de couplage va chercher à rétablir un TOS minimun,

  • ce qui va se traduire par un certaine agitation des relais internes, au rythme de la modulation .

  • Ce  n'est pas bon pour le QSO à cause des micro-coupures,

  • ni pour la boite d'accord,

  • ni pour le PA.

  • Donc le bouton auto trouve son utilité.

Sur le modèle que je me suis procuré, j'ai constaté  quelques problèmes qui ont été vite solutionnés.
f5pp atu100

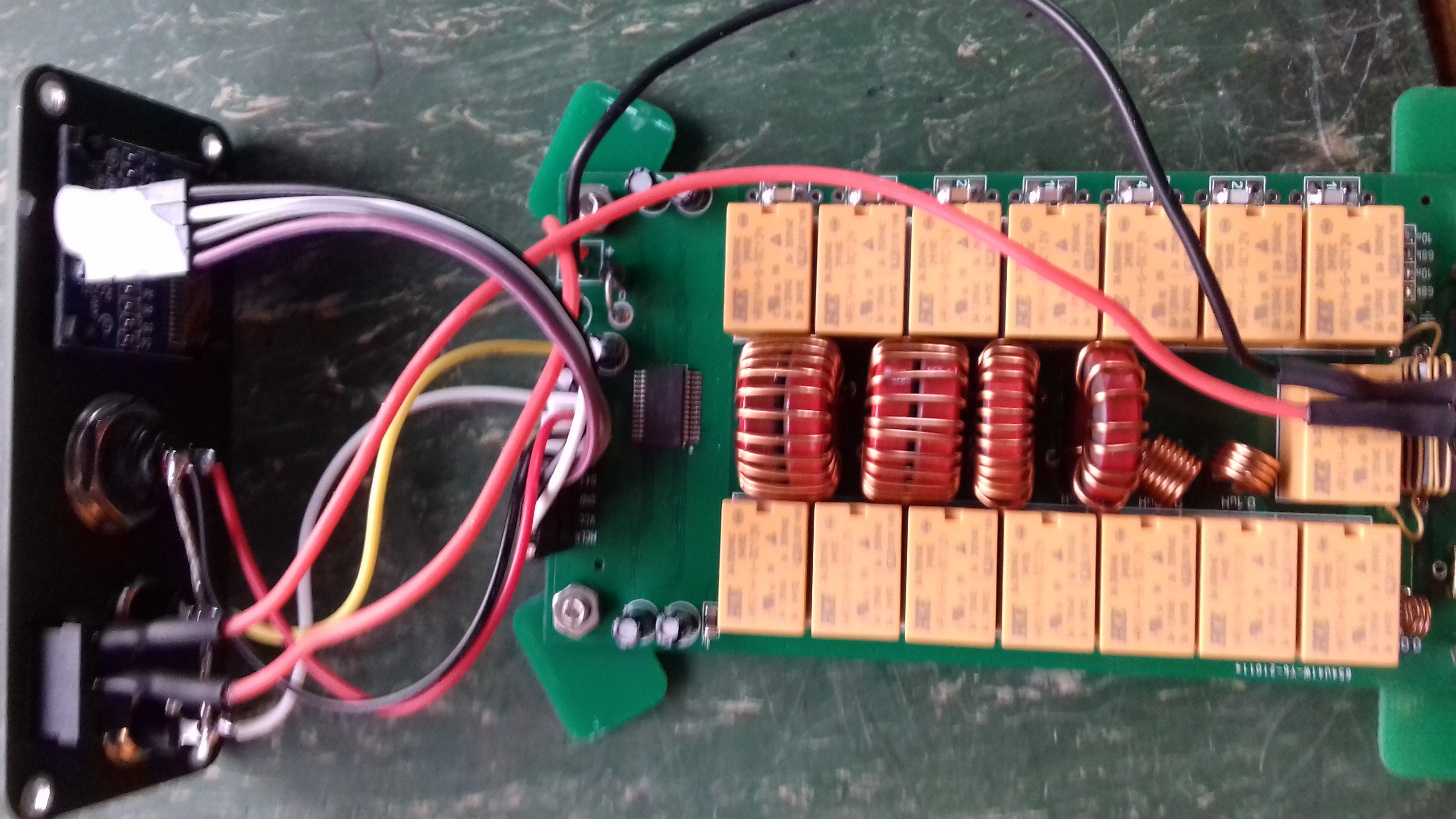

Les fils qui vont du circuit intégré aux boutons de commande en façade  (le blanc et le jaune à droite)  n'étaient pas découplés par un condensateur ce qui perturbaient le bon fonctionnement du circuit intégré.

atu 100 f5pp
atu100 f5pp

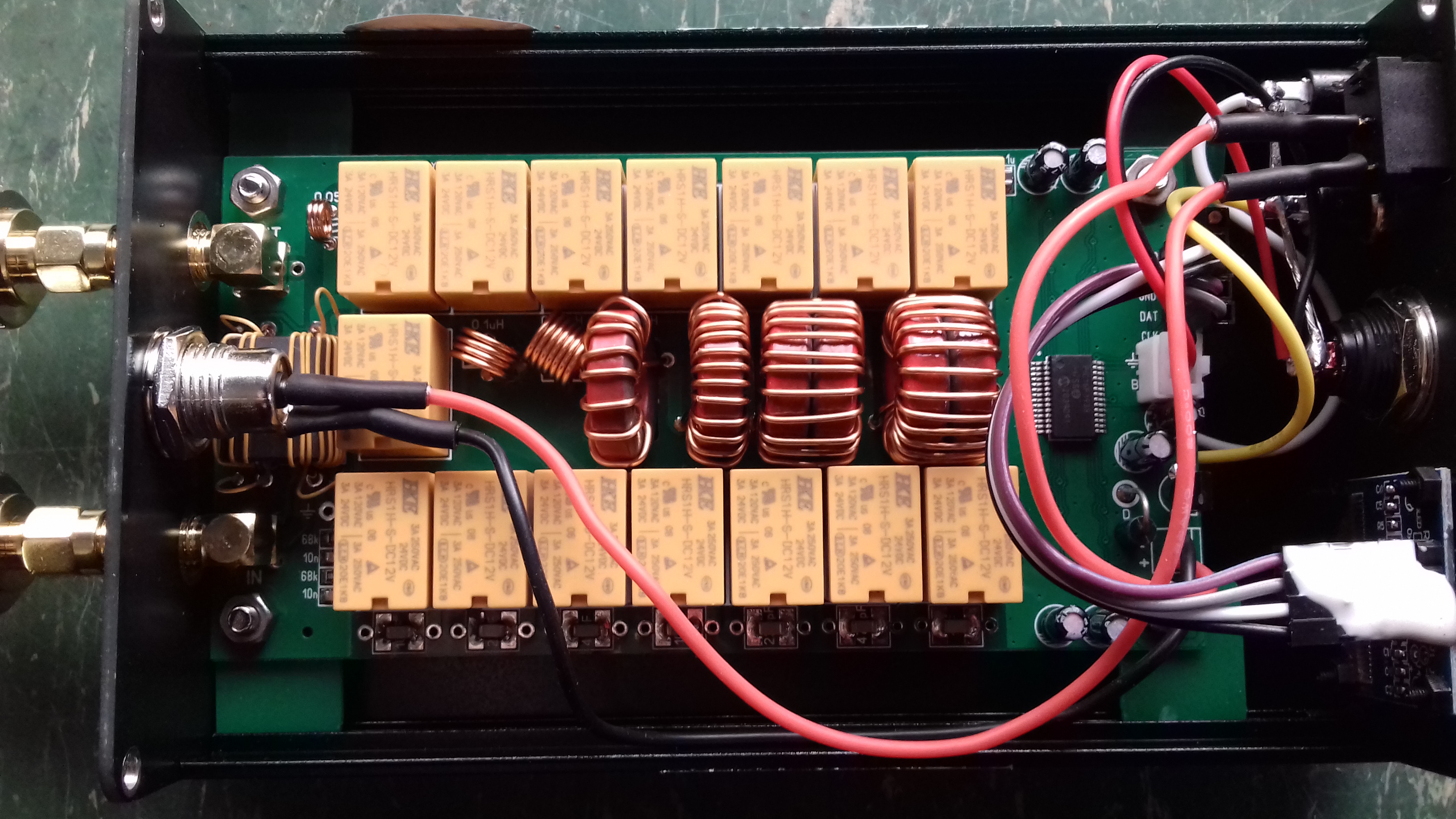

En fait, ces fils se comportent comme de petites antennes qui reçoivent la HF interne du coupleur

et l'envoient sur les pattes du circuit intégré qui ne sait quoi en faire.

Le fait de mettre des condensateurs de  100.000 pF au niveau des pattes du circuit intégré,

annule ces composantes haute fréquence et  tout va bien.

  Ici des condensateurs de 50.000 pf  (fonds de tirroirs) en céramiques -( obligatoire)

atu 100 f5pp

atu100 f5pp

atu100 f5pp
Les soudures doivent être très soignées.  Attention aux court-circuits !
En bas de page le schéma de câblage des boutons découplés

Un autre constat et celui qu'il n'existait aucun contact électrique entre les  deux coques du boitier métalique et la masse du circuit imprimé.
atu100 f5pp
atu100 f5pp
La peinture est solide et très belle.

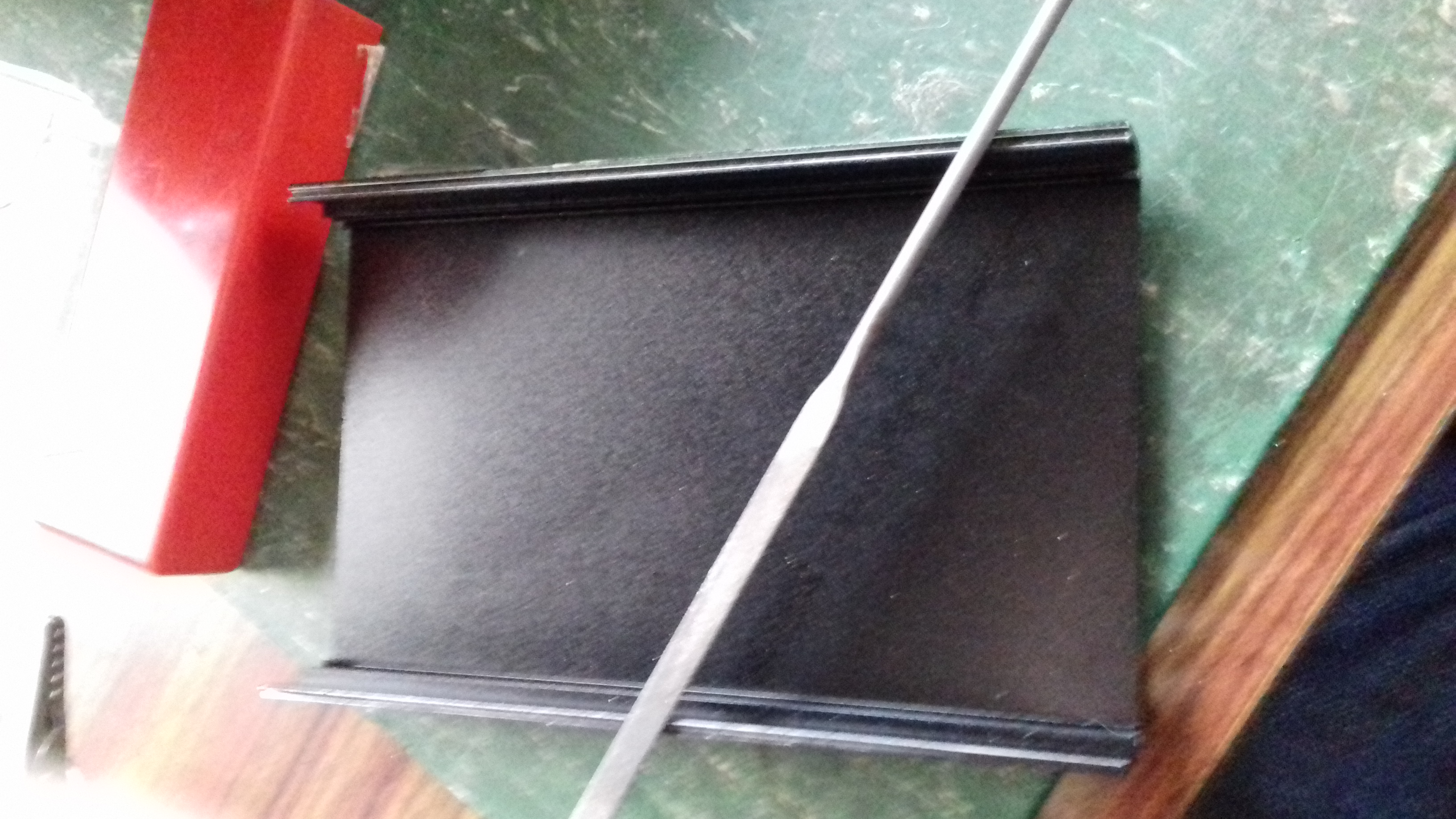

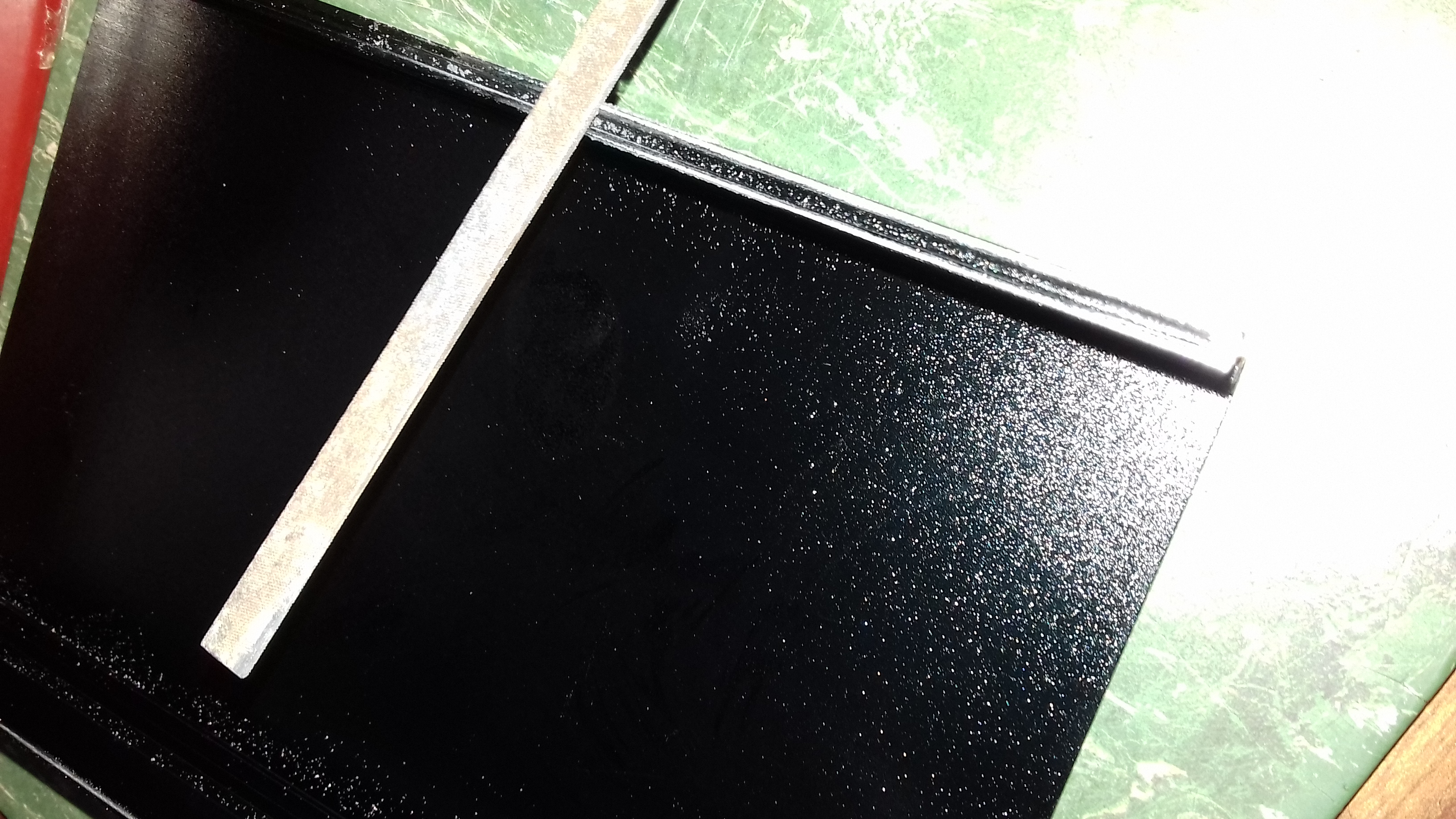

Elle est aussi isolante. Un coup de lime le long des raccords rétablit les contacts de masse
atu100 f5pp atu100ext

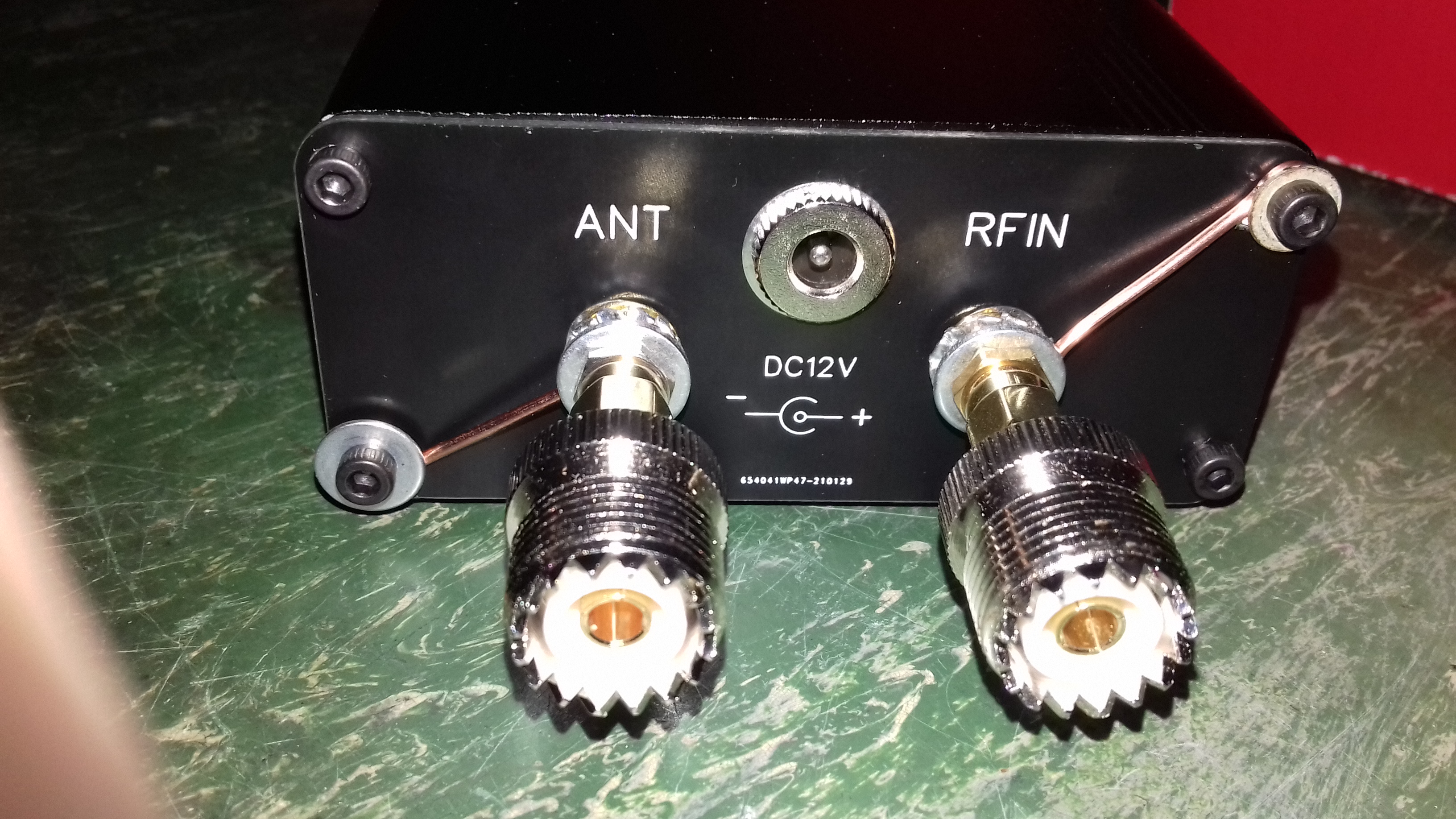

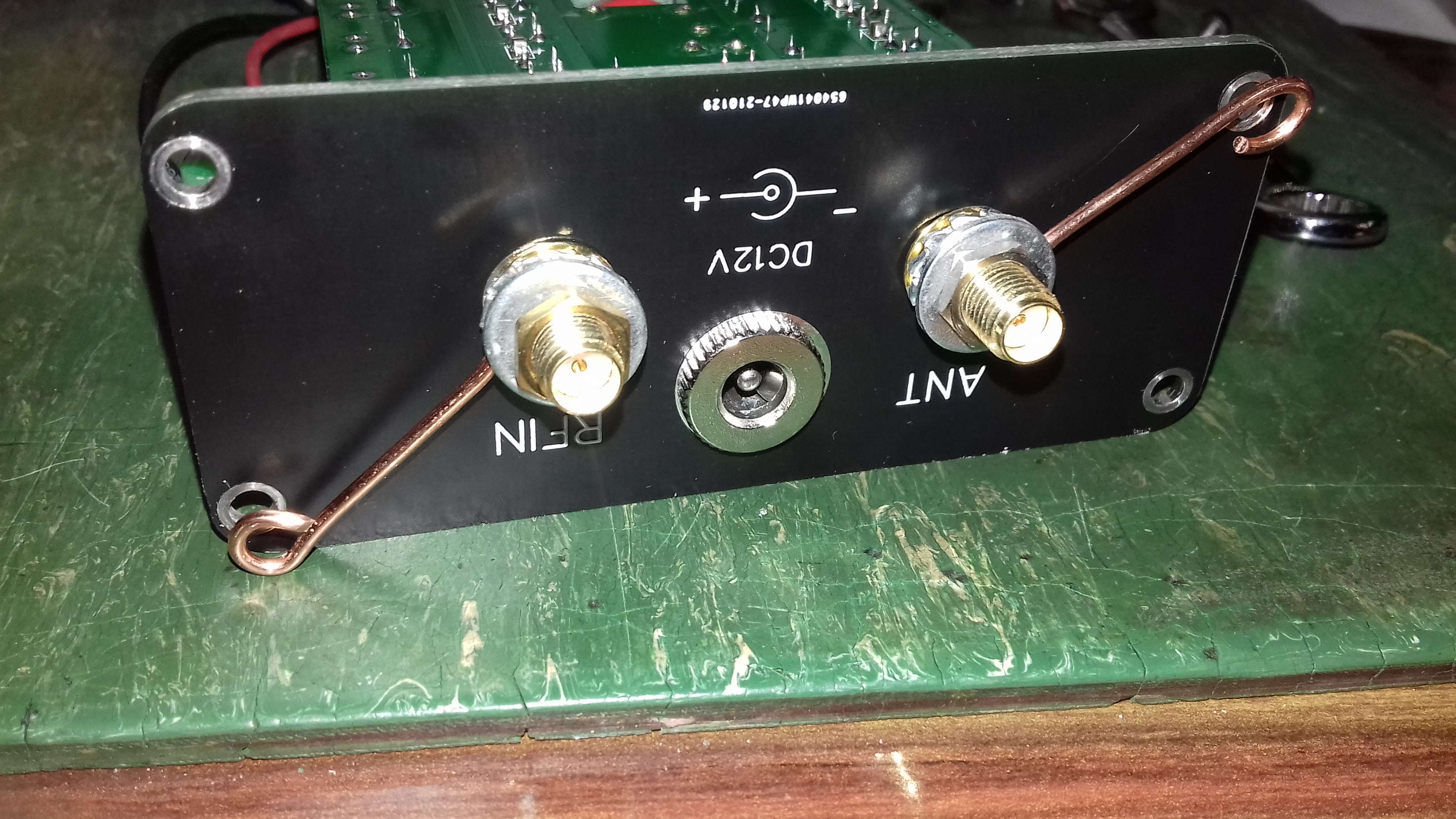

Reste  que le contact entre la masse du boitier et celle du circuit imprimé n'existe pas. Un fil de cuivre reliant les socles SMA à chacune des coques résoud c e problème.

On peut penser qu'il est dommage qu'un circuit aussi ingénieux risque d'avoir de très mauvaises critiques à cause d'une mise en coffret douteuse. (Pour le mien).

(Tant pis pour la garantie)

atu 100 ext f5pp
Ce tuner d'antenne fonctionne très bien.
atu 100 ext
Vous pouvez trouver ce montage sans coffret ou le faire vous-même en kit.    infos N7DDC

LCD display



http://ali.onl/e7N

RF connector         2pcs



http://ali.onl/e7Q

Relay                     11pcs

HK4100F-DC12V

http://ali.onl/15PV

MCU PIC

PIC16F1938-I/SP

PIC16F1938-I/SP-ND

IC connector

SA283040

ED3027-ND

Button



http://ali.onl/15PW

MOSFET               11pcs

2N7000-G

2N7000-G-ND

RF diodes              2pcs

BAT41

497-5558-1-ND

Reg LDO              0.44

AS78L05ZTR-E1

AS78L05ZTR-E1DICT-ND

Diode

RL201-TP

RL201-TPCT-ND

Conn header 2x2.54  2pcs

640456-2

A1921-ND

Conn header 5x2.54

M20-9990546

952-2268-ND







Tuner inductances, Amidon core, 0.8mm wire


Core material

Inductance

Turns, Length

2xT68-2 Red

2.2 uH

14, 400mm

T68-2 Red

1 uH

13,  280mm

T68-2 Red

0.45 uH

9,  200mm

6.0mm, air

0.22 uH

7, 160mm

6.0mm, air

0.11 uH

4, 110mm

High voltage capacitors, SMD 1111


10pF





22pF,





47pF,





100pF





220pF







Capacitors, MICA


10pF 500V

CD15CD100DO3

338-1068-ND

22pF 500V

CD15ED220DO3

338-2822-ND

47pF 500V

CD15ED470JO3

338-1053-ND

100 pF 500V

CD15FD101JO3

338-1042-ND

220pF 500V

CD15FD221JO3

338-1046-ND





Resistors


10k 0805              4pcs

RC2012F103CS

1276-5332-1-ND

34k 0805              2pcs





68k 0805               2pcs





1k 0805





100R 2512 1W     4pcs

RC2512JK-07100RL

YAG3393CT-ND

Capacitors


47uF 25V 5mm dia      4pcs

EST476M025AC3AA

399-6618-ND

0.1uF 25V 0805          4pcs

CL21B104KACWPNC

1276-6864-1-ND

10nF 25V 0805           4pcs

CL21B103KAANNNC

1276-2434-1-ND

1uF 25V 0805           16pcs

CL21B105KAFNNNE

1276-1066-1-ND



Tandem match 1:10


Ferrite core

BN43-1502

Amidon

Wire  AWG32

M-ET3207

Habia Cable
