La page des Radioamateurs (F5PP)















Coupleur pour antennes, adapatateur 50 ohms vers haute impédance.

f5pp

On y reconnaît le fameux circuit en PI qui offre à l'antenne l'impédance qu'elle réclame en fonction de la fréquence.

On peut choisir une sortie sur la self ou sur le condensateur en fonction du type d'antenne et de sa longueur.

Fabrication de la self additive 160 m

f5pp f5pp

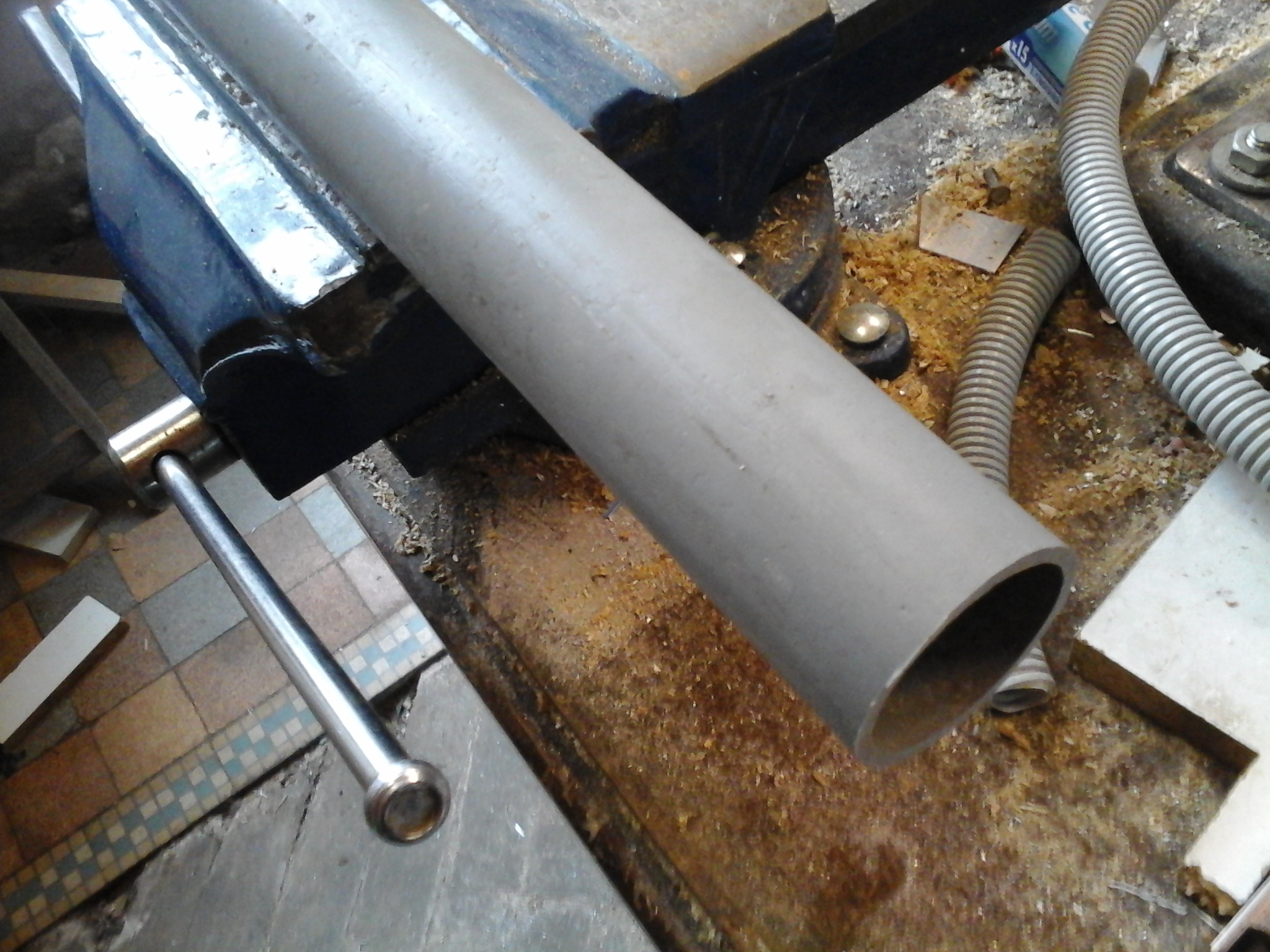

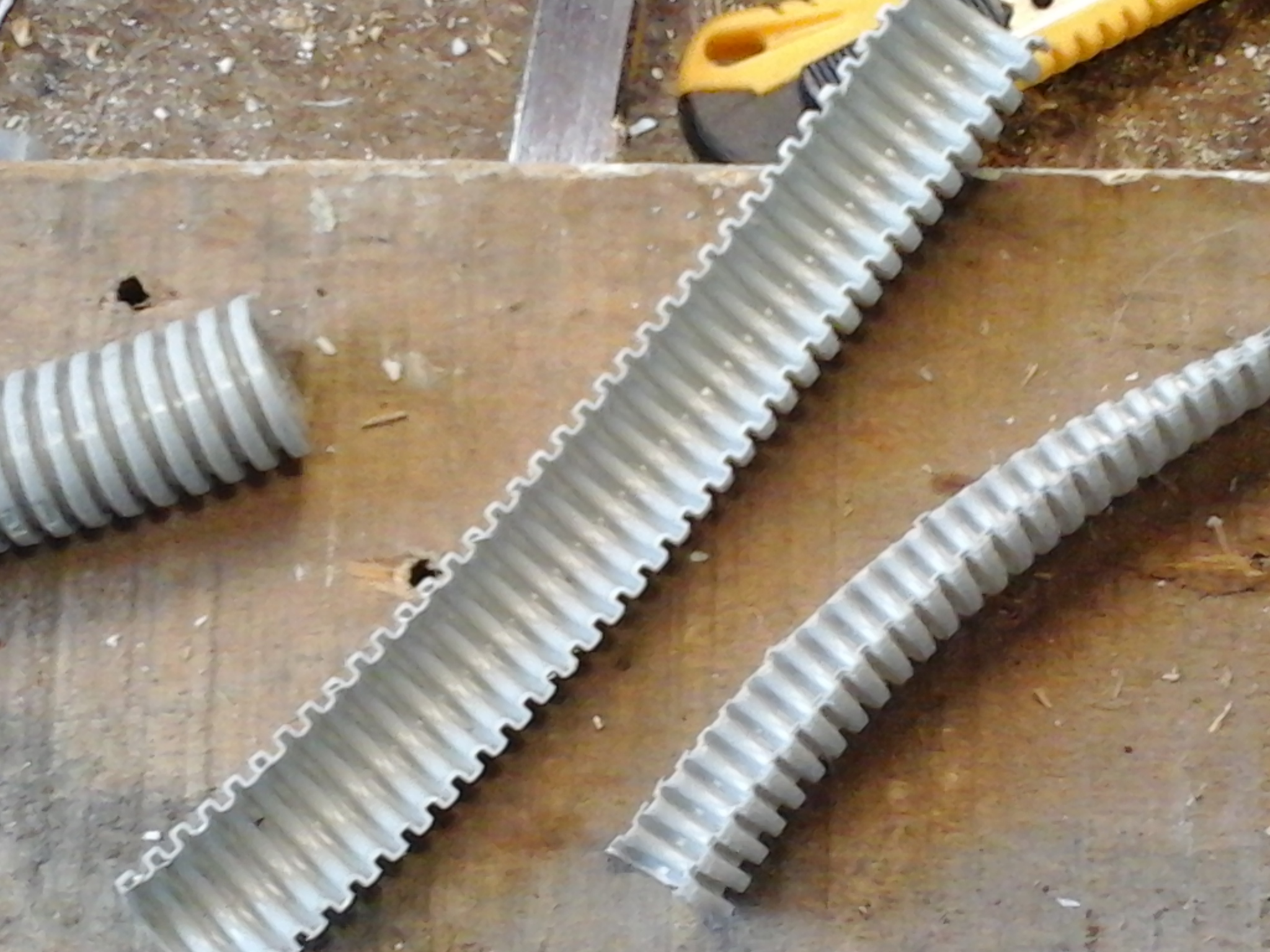

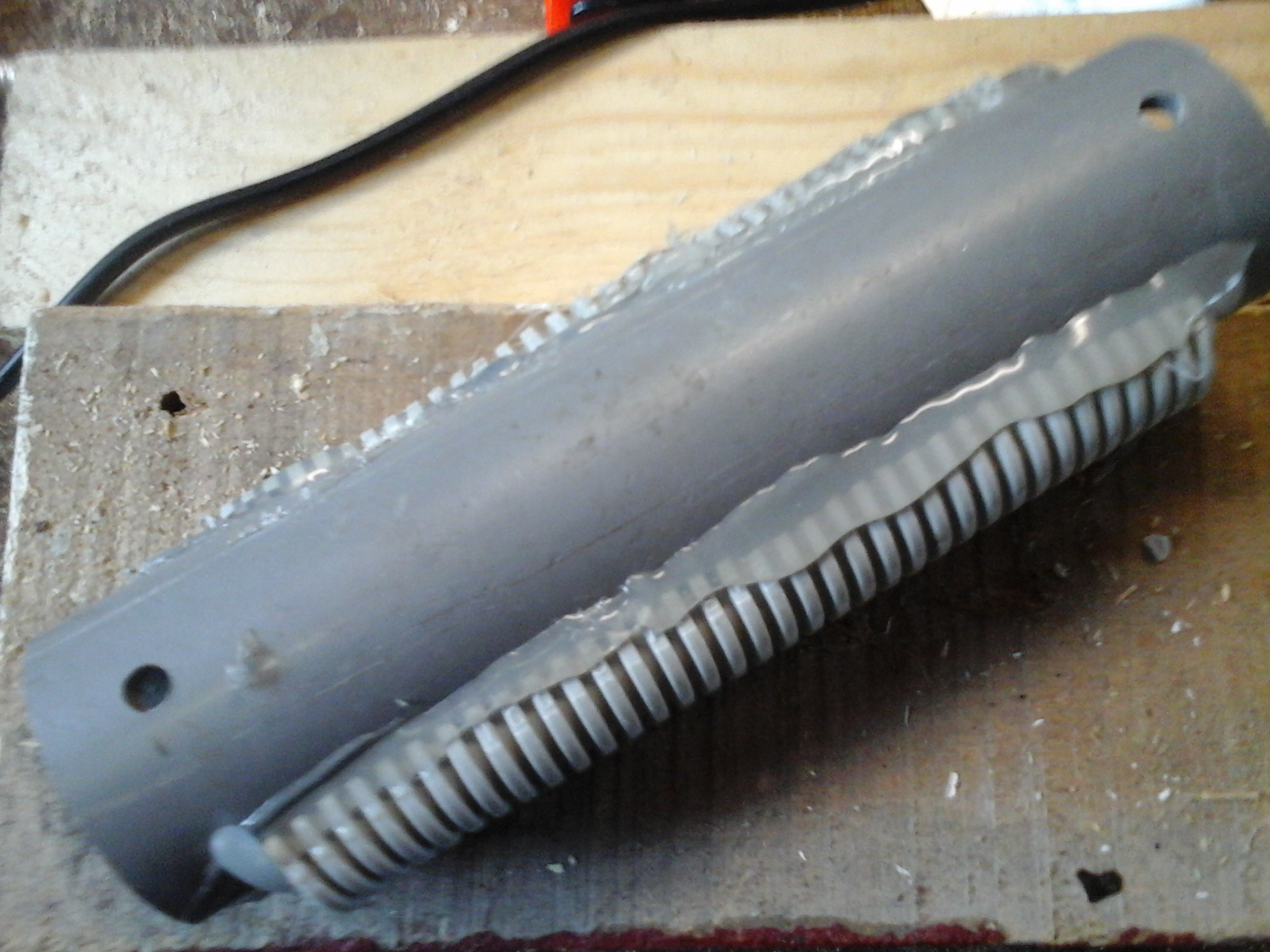

Séparation d'une gaine électrique pour en faire des encoches de stabilisation des spires. Fabrication du mandrin avec un tube de 40 mm
f5pp f5pp

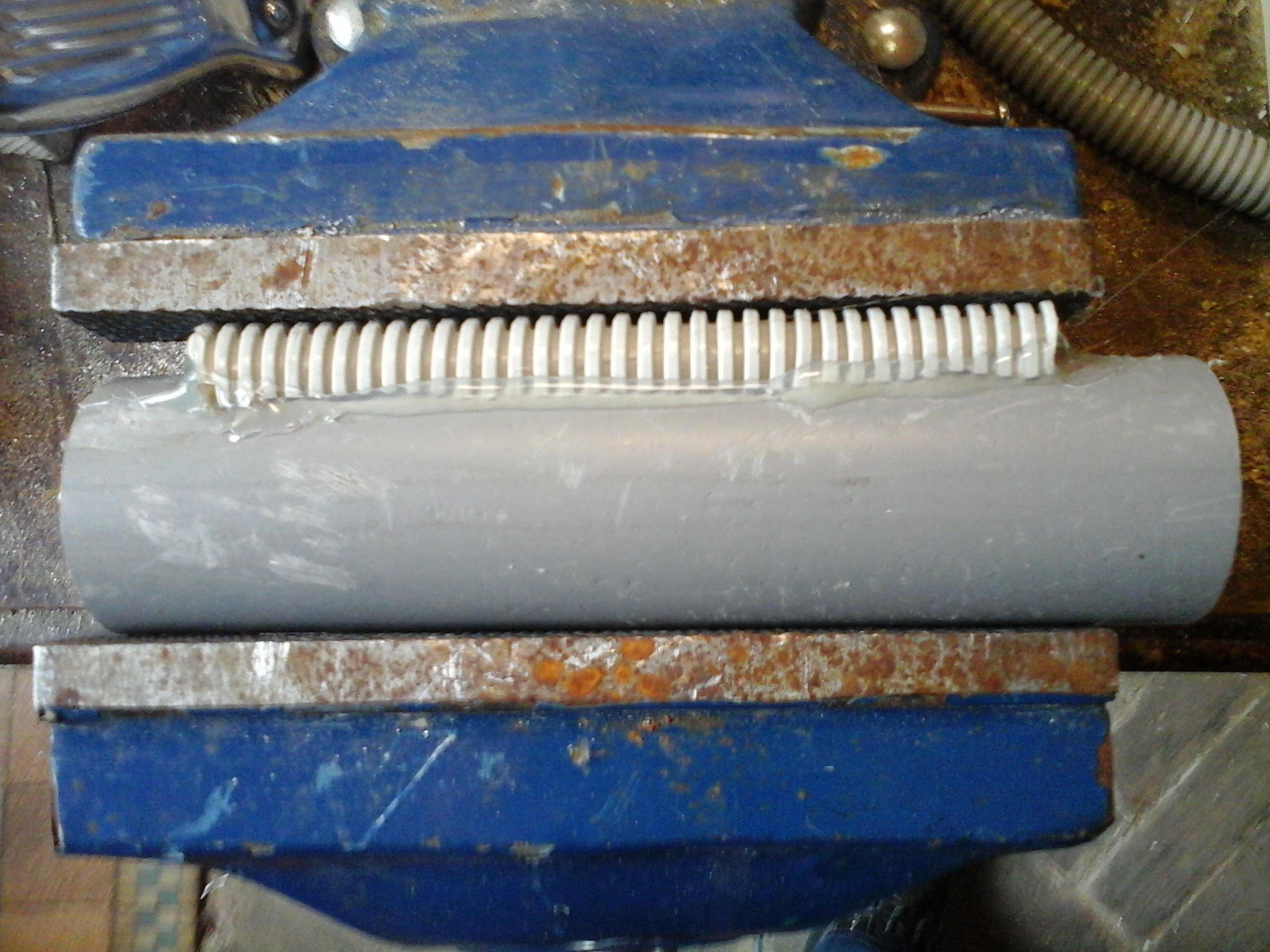

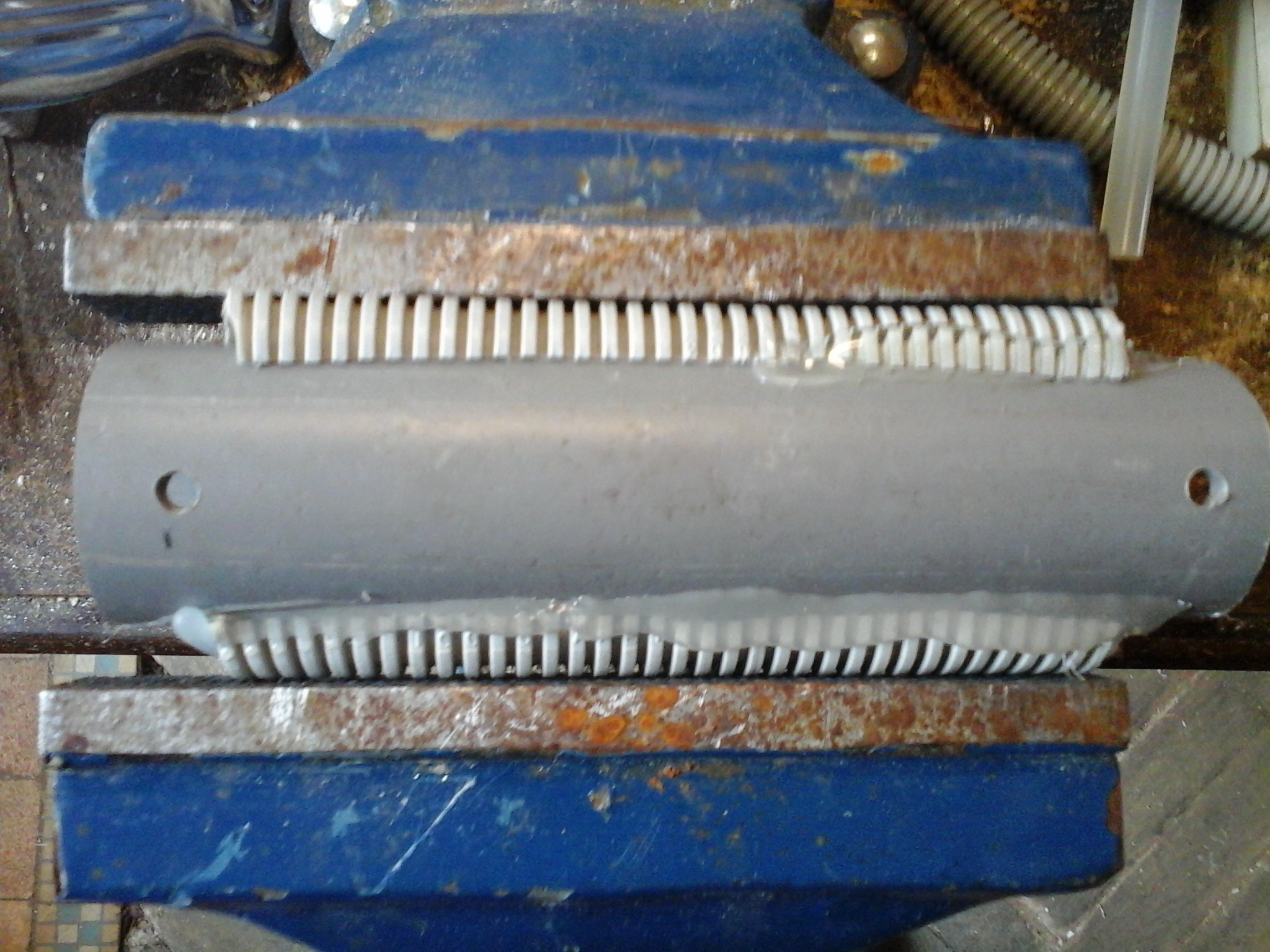

Collage de la 1ére série d'encoches Collage de la 2ème série d'encoches
f5pp f5pp

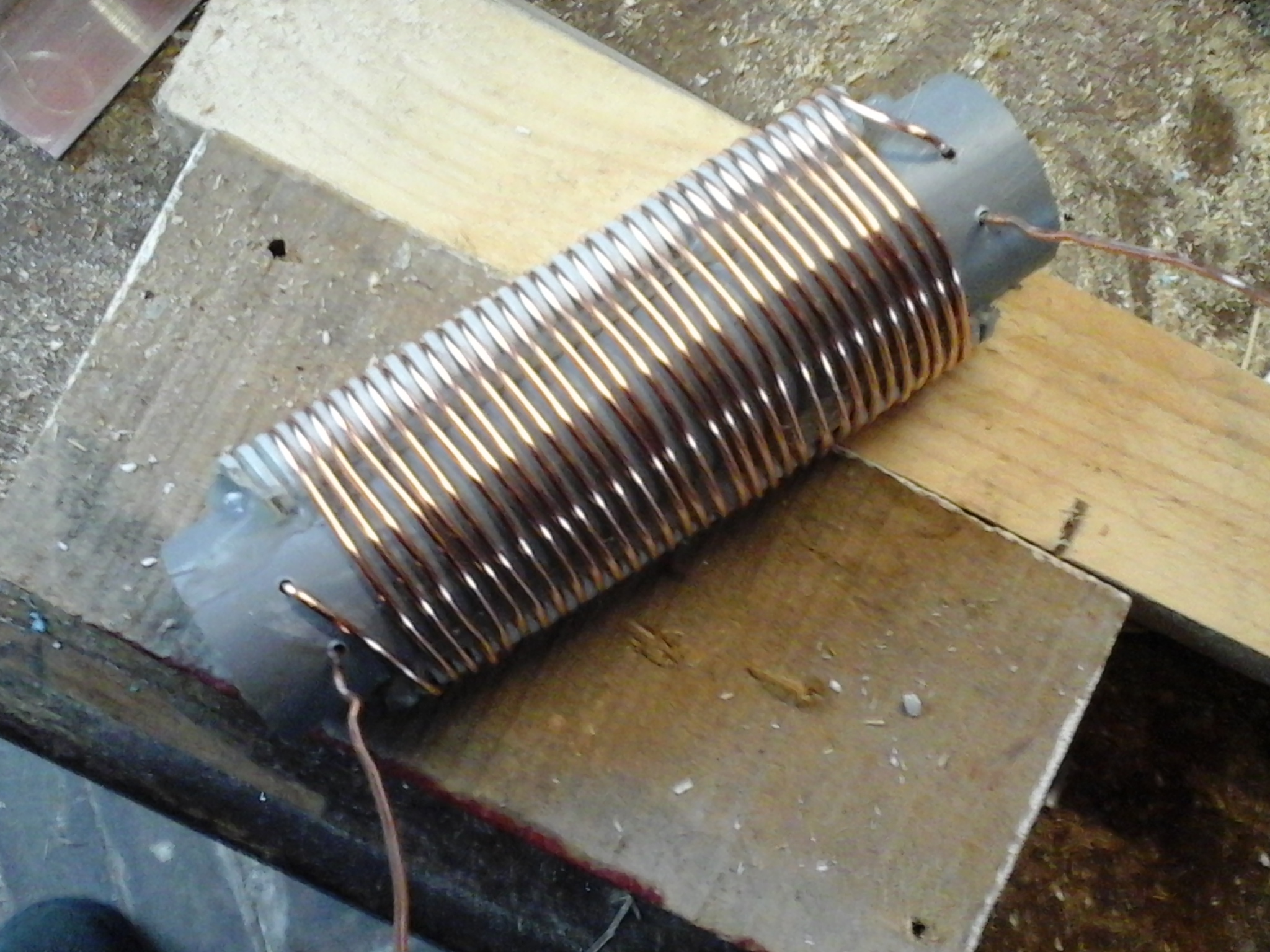

Le mandrin terminé Bobine de 32 spires ( fil de cuivre de 2,5 mm ) pour le 160 mètres
F5PP F5PP

L'ensemble des éléments, la self de 32 spires, une autre de 16 spires et une de 2 sipres

Les deux condensateurs variables d'anciens BCL.

(le commutateur n'étant pas encore livré )

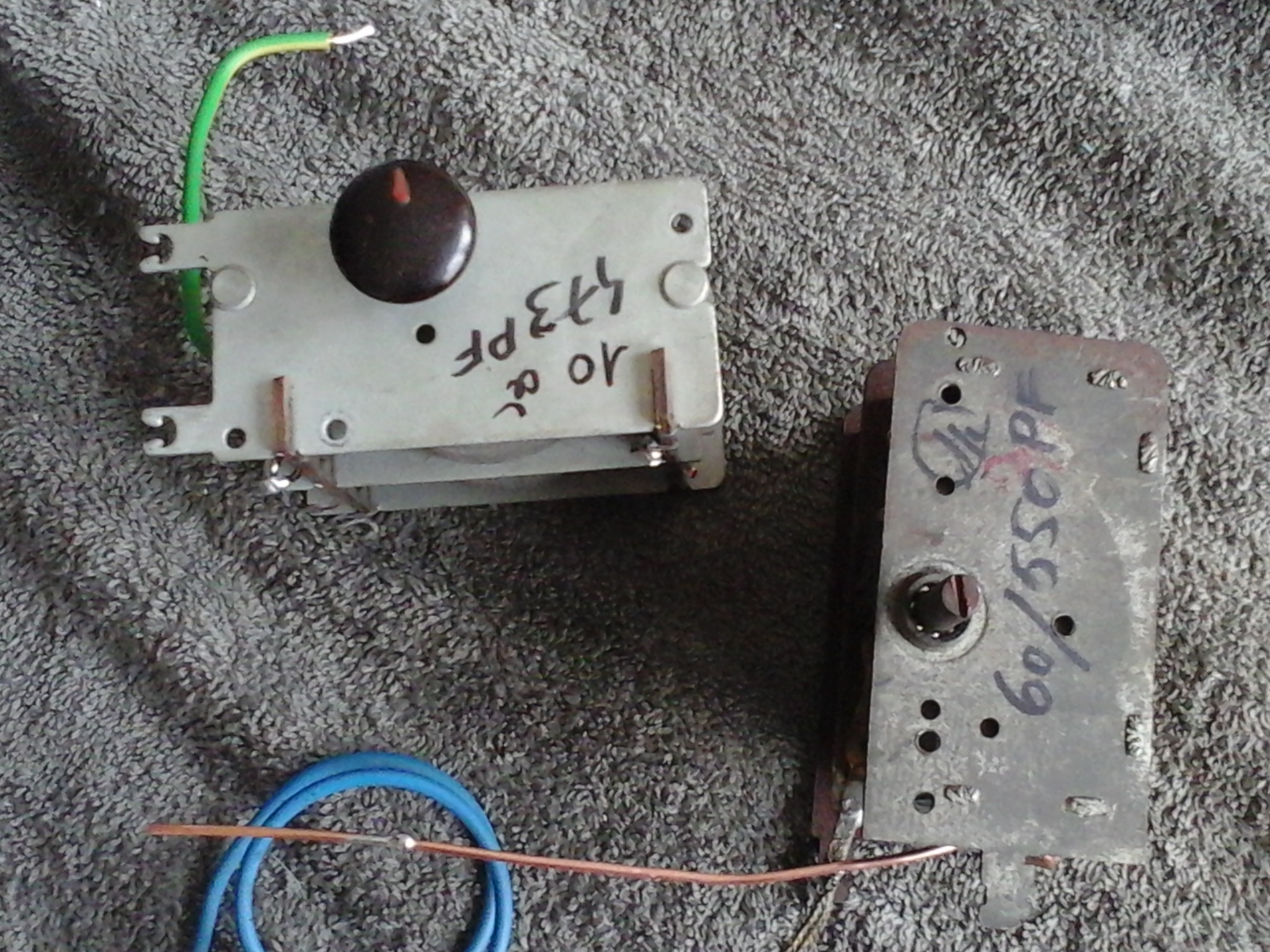

Les 2 condensateurs variables

Les cages sont soudées en parallèle soit environs de 15 à 900 pF

( n'oubliez-pas de supprimer les 2 trimers )

F5PP F5PP

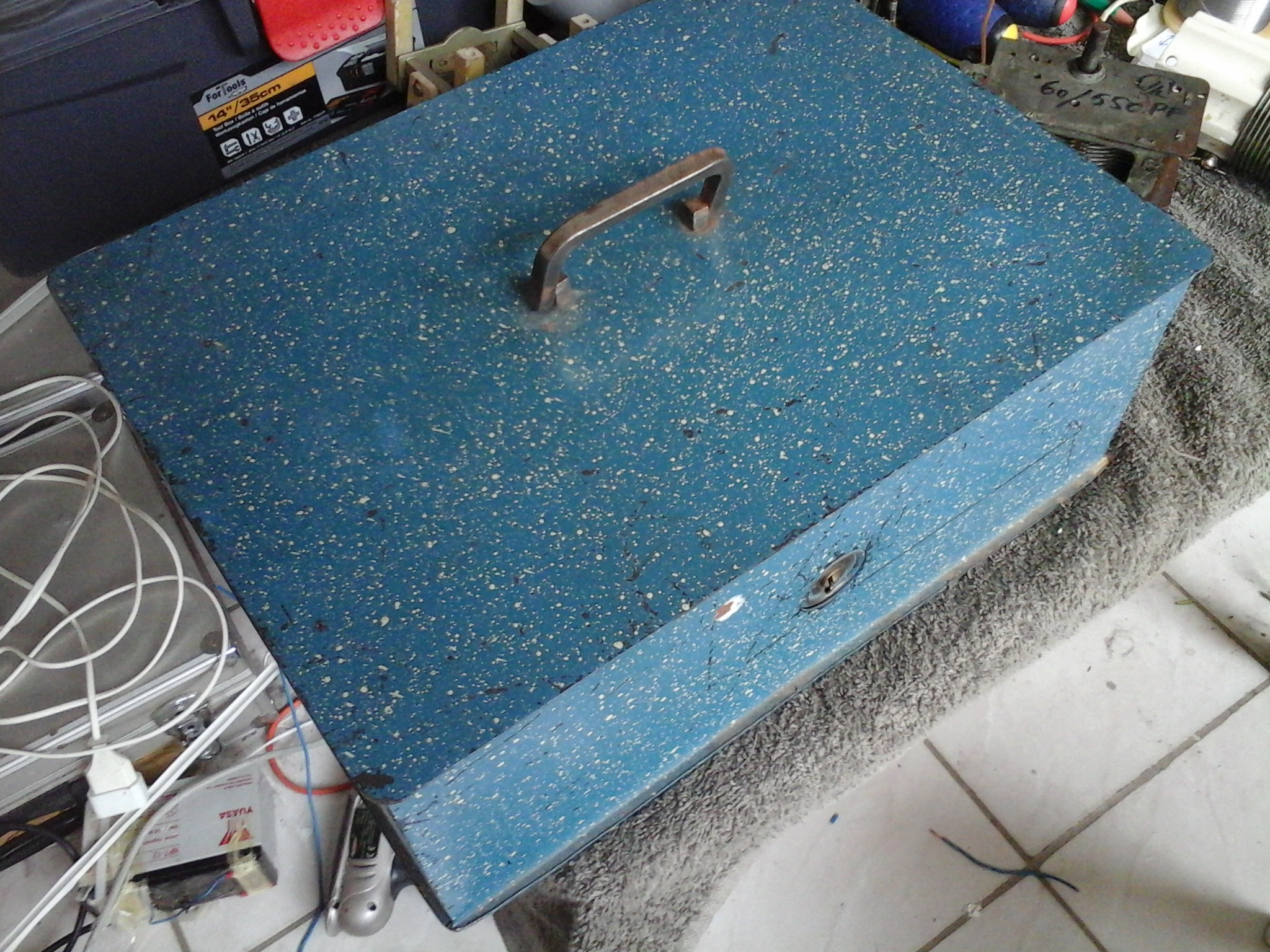

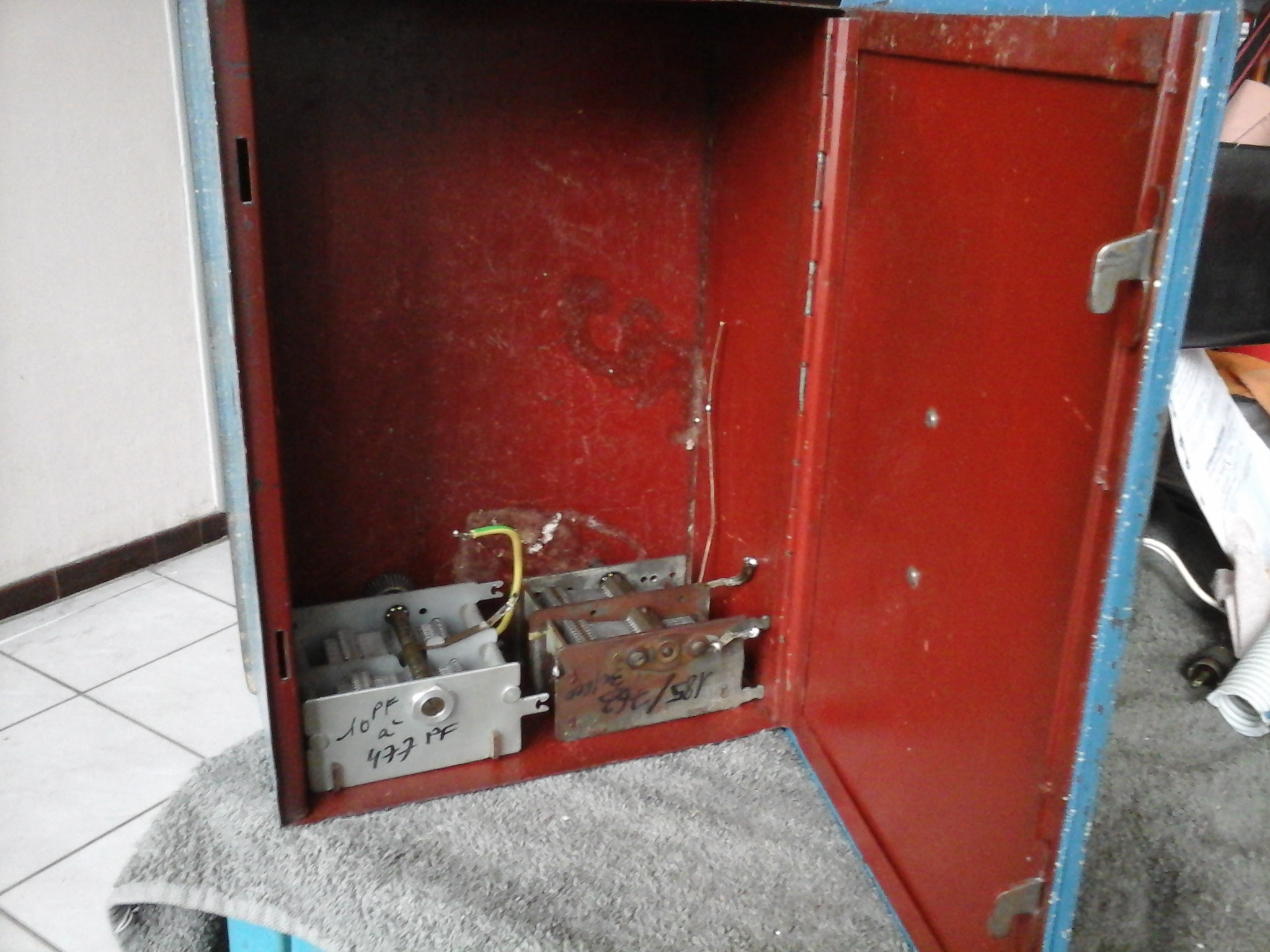

Pour le coffret, en voici un bien  robuste qui fera l'affaire Vue interne
F5PP F5PP

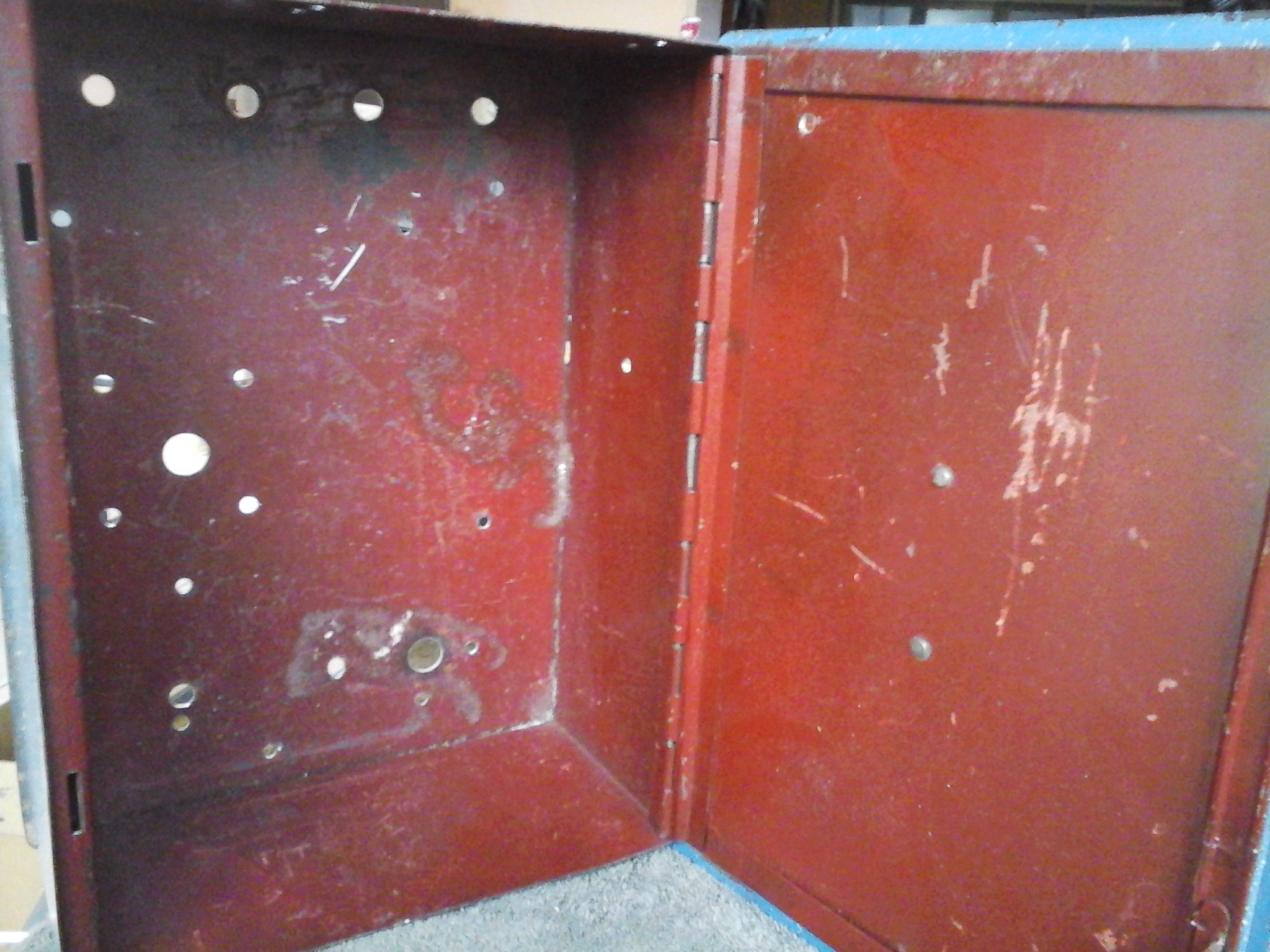

Perçage des trous Perçage des trous  (vue interne )
f5pp f5pp

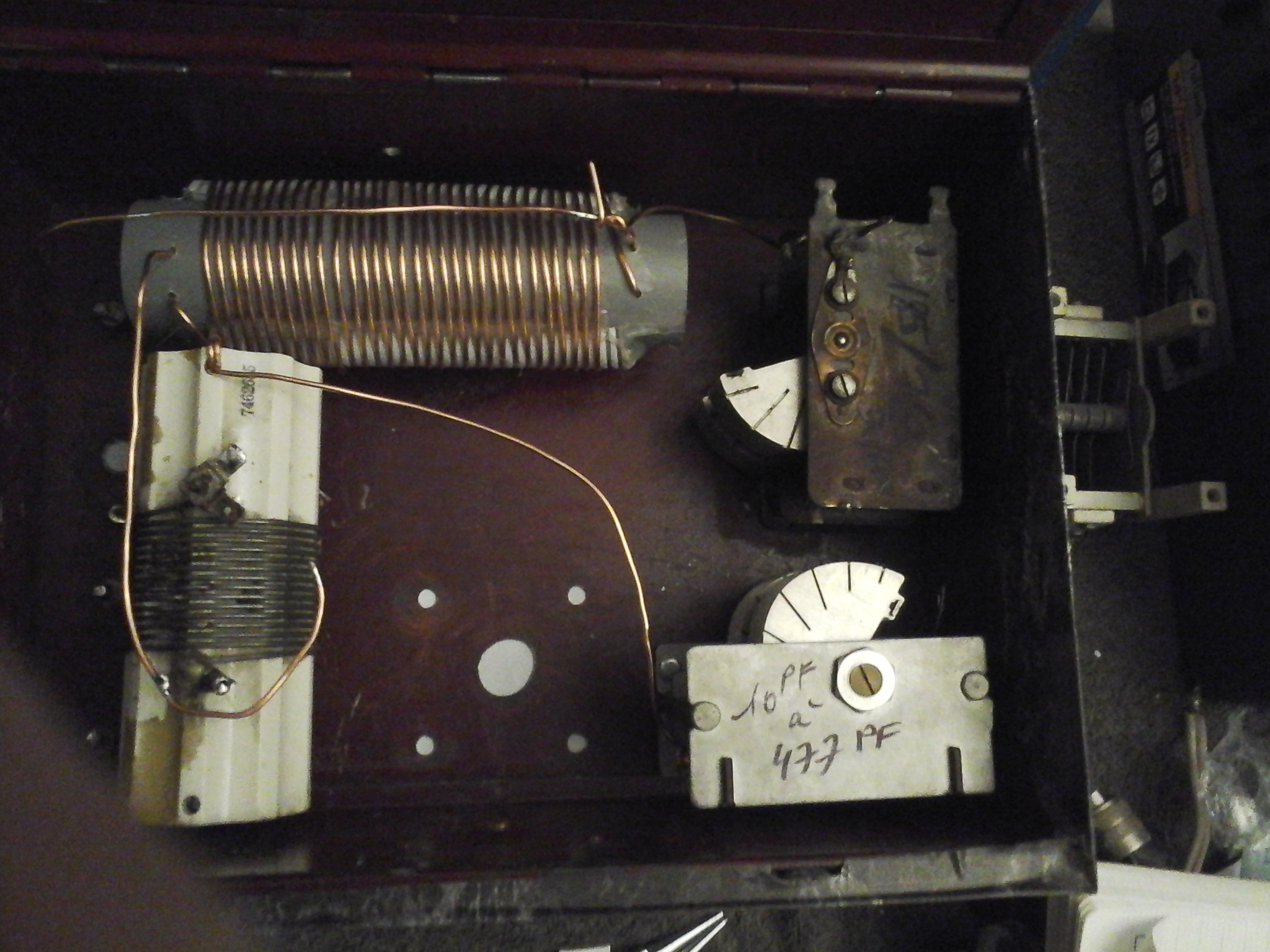

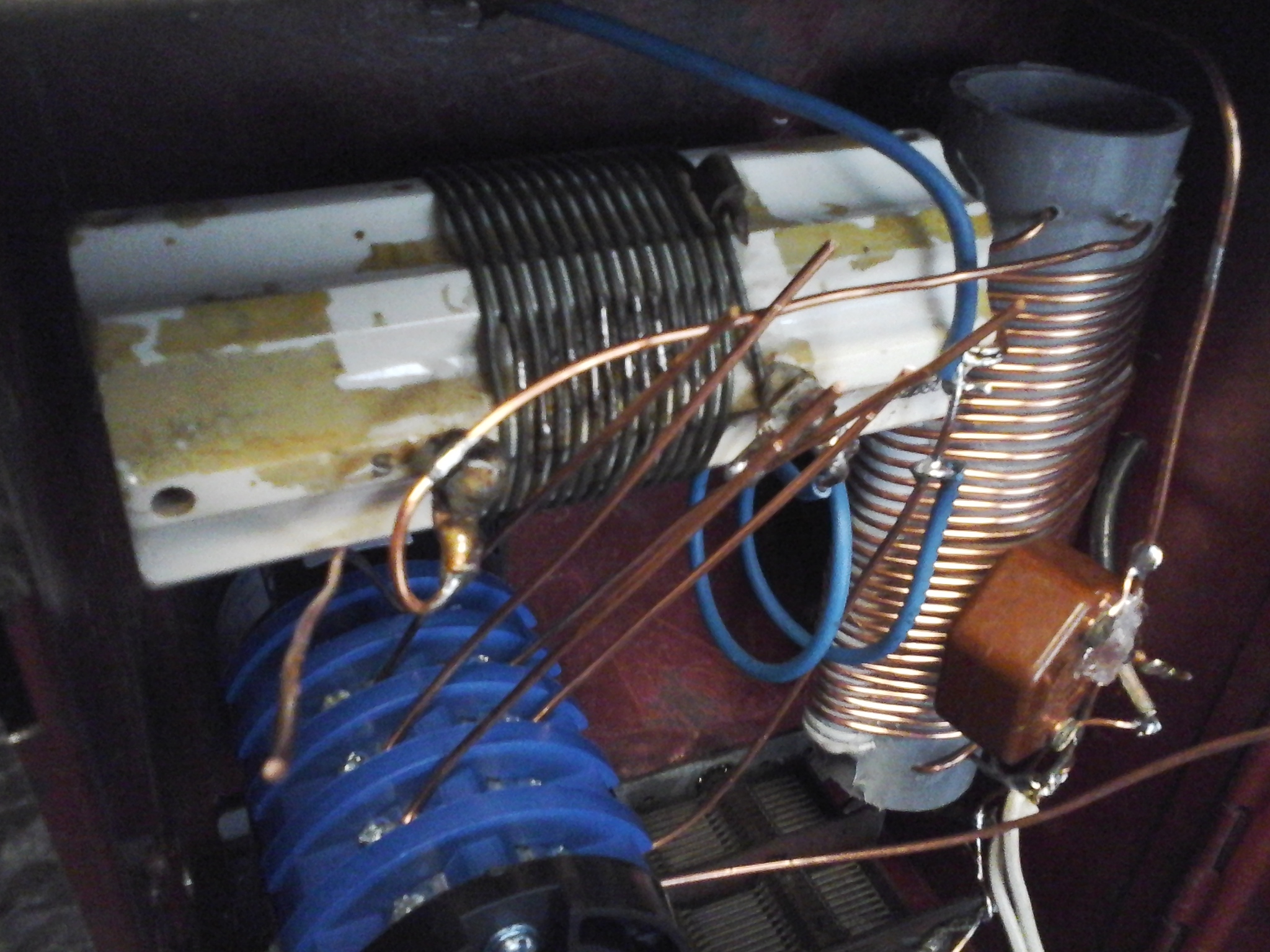

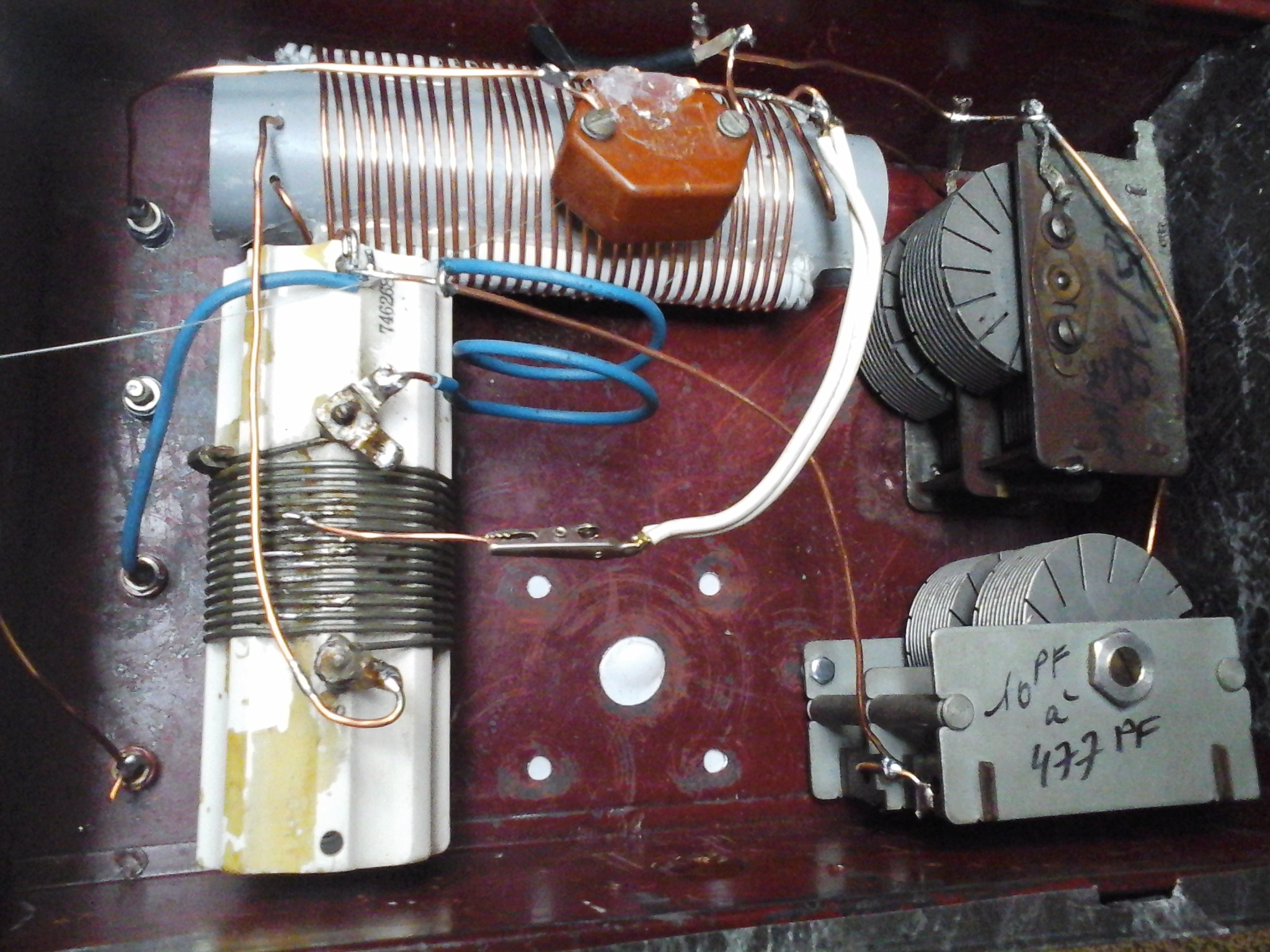

Mise en place des éléments Les selfs sont disposées de façon à offrir qu'un minimum de couplage inductif
F5PP F5PP
Pour les essais et réglages en absence du commutateur, la candidature d' une pince crocodille a été retenue

Des fiches bananes pour les sorties antenne (en attendant mieux)

Pour ceux qui veulent accorder leur coaxail (hi), une prise 50 ohms SO 239

peut être montée mais il faudra ajouter un condensateur identique à celui d'entrée.

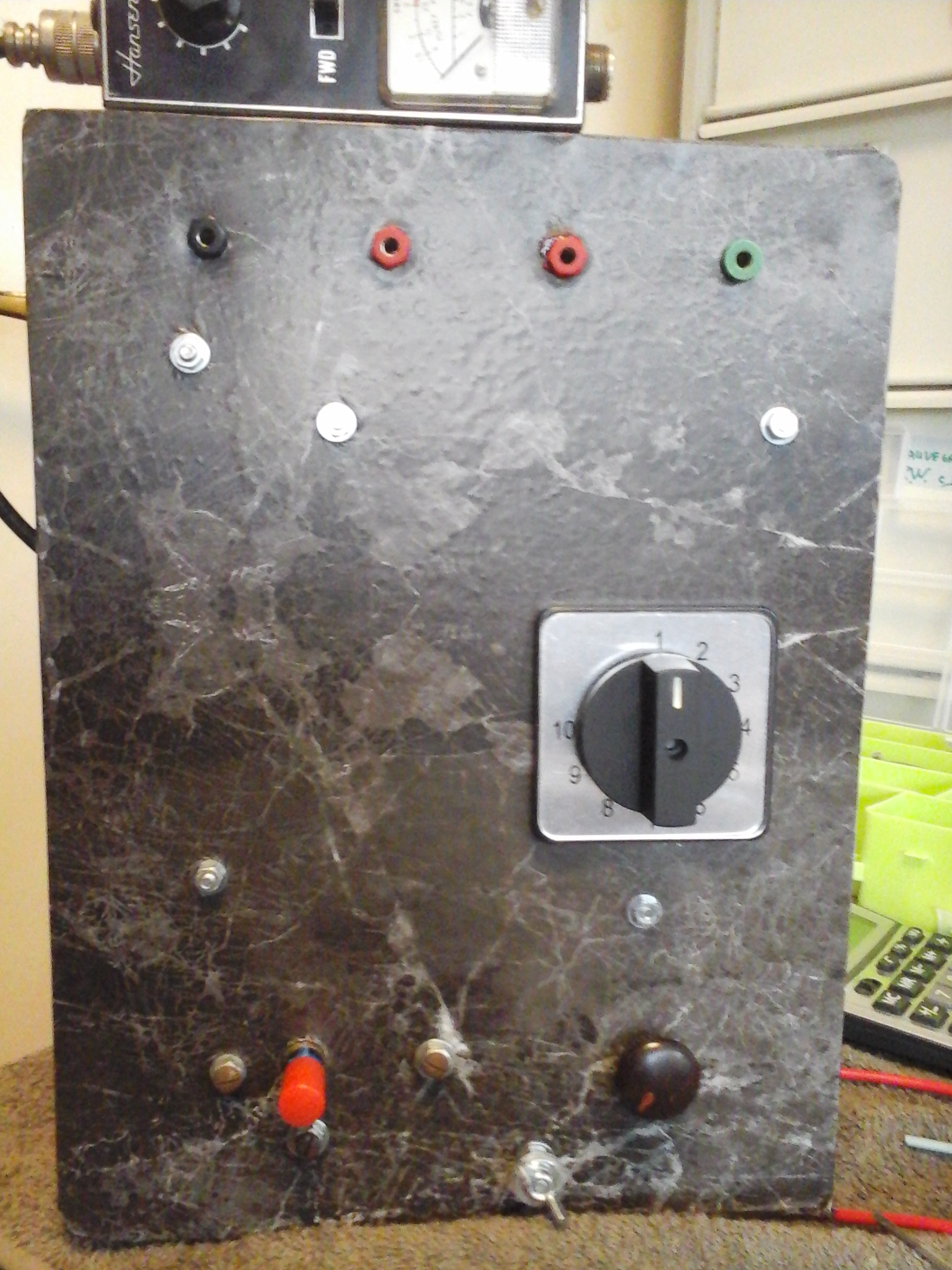

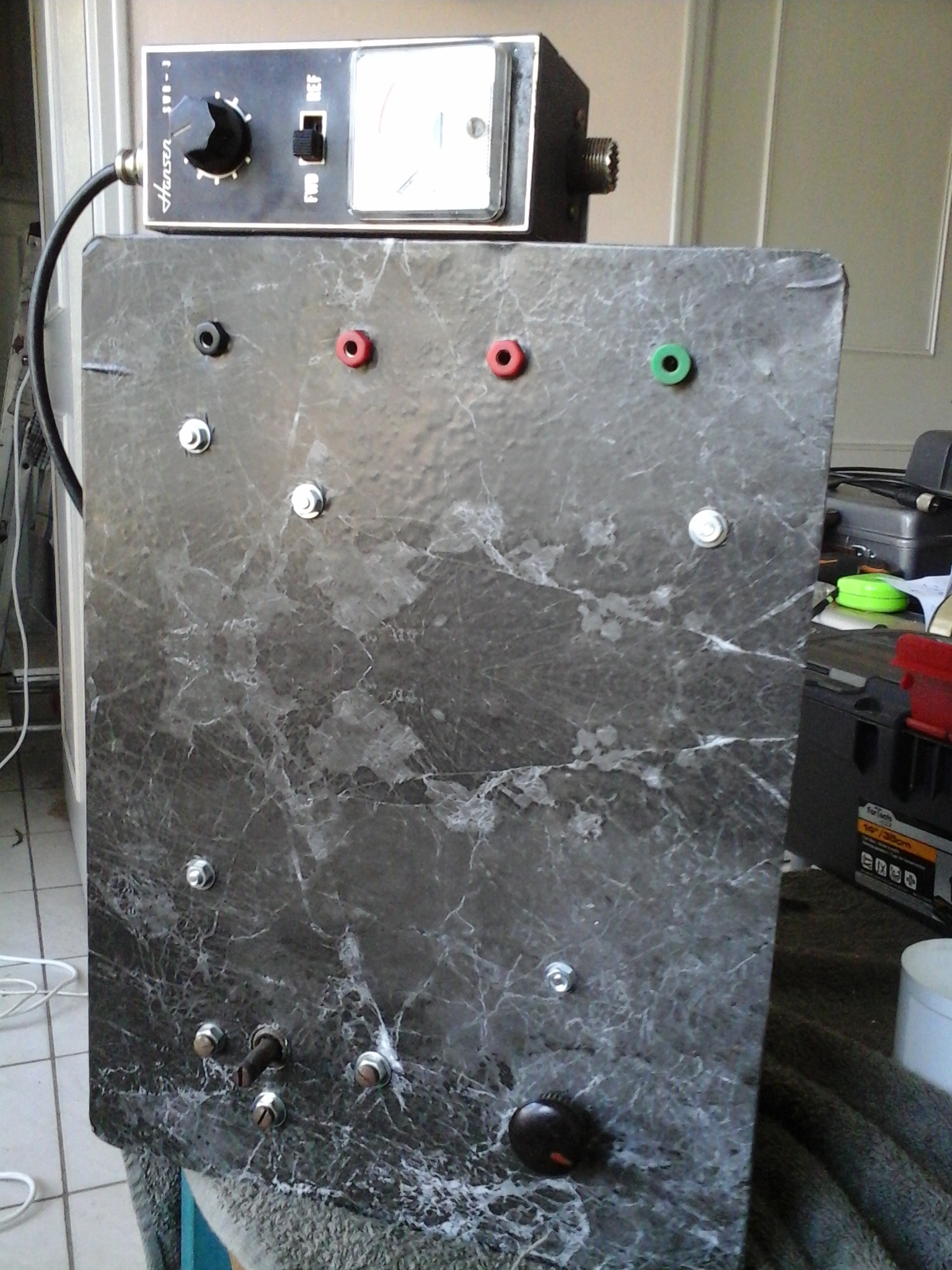

Décoration: revêtement plastique autocollant

F5PP F5PP

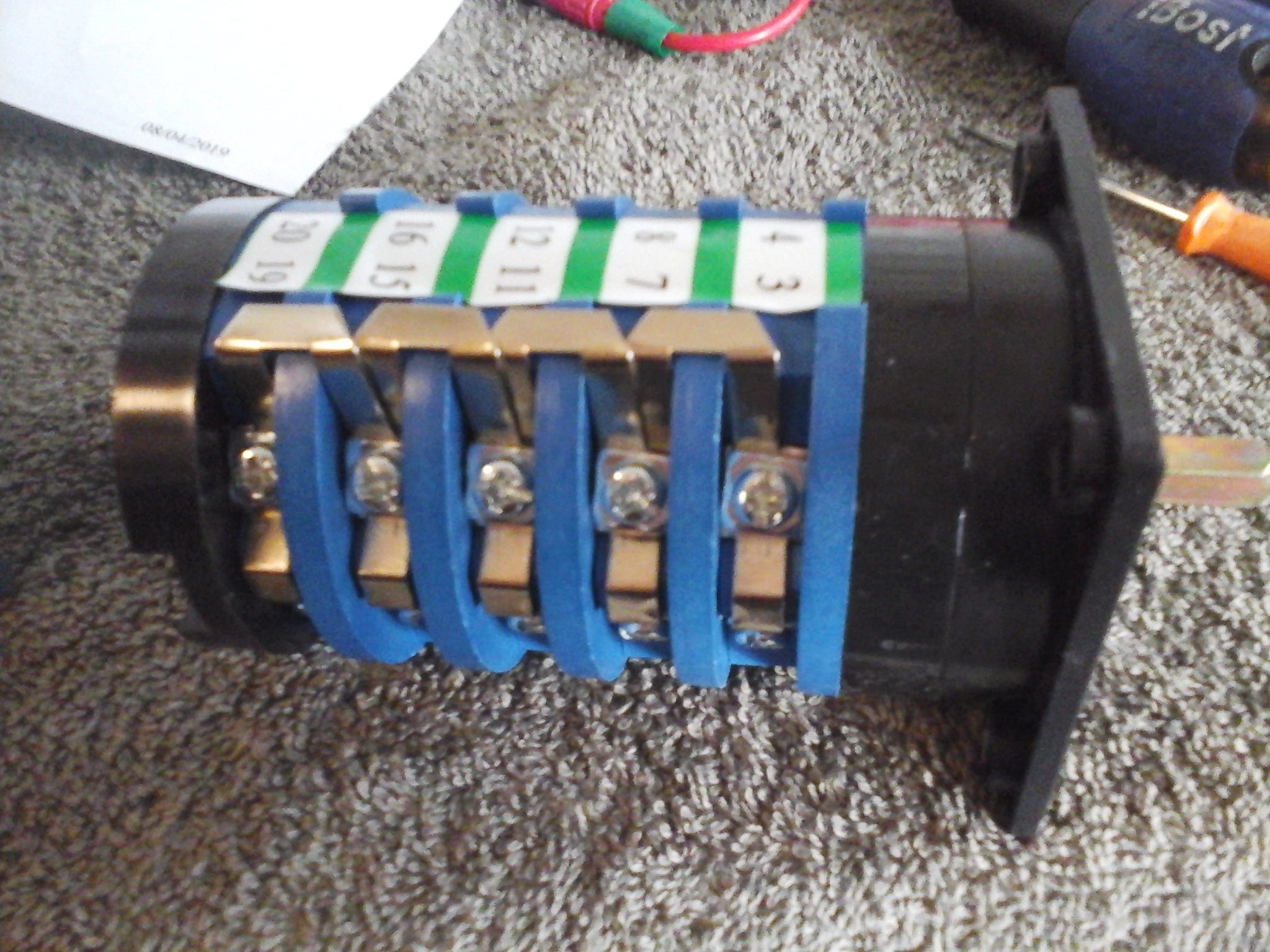

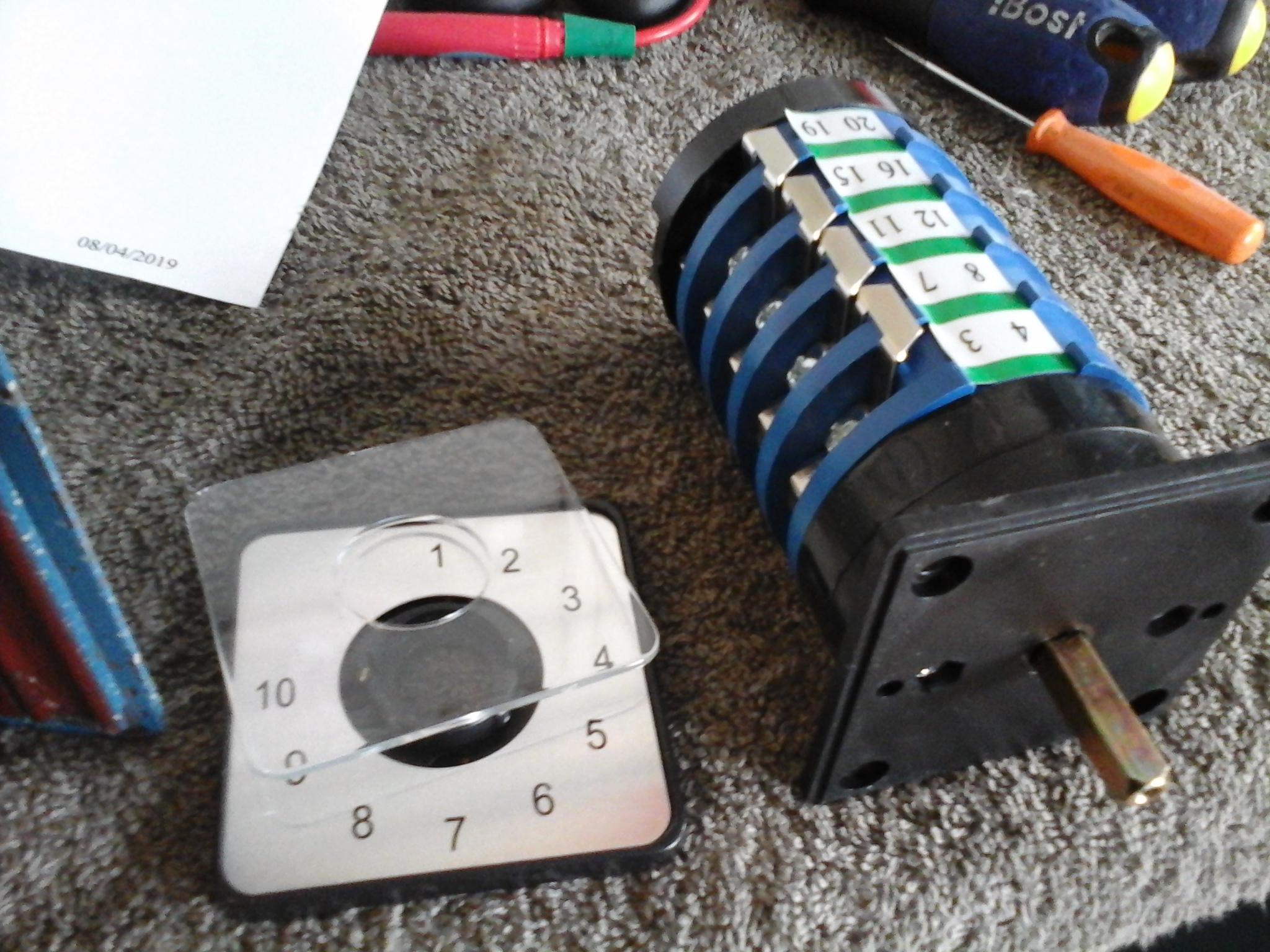

Le commutateur est arrivé

10 contacts séparrés 10 positions isolation service 380 v (max 690 v 20 A)

prévu à l'origine pour un poste de soudure à l'arc.

( capacité parasite entre 1 à 2 pF max )

F5PP F5PP

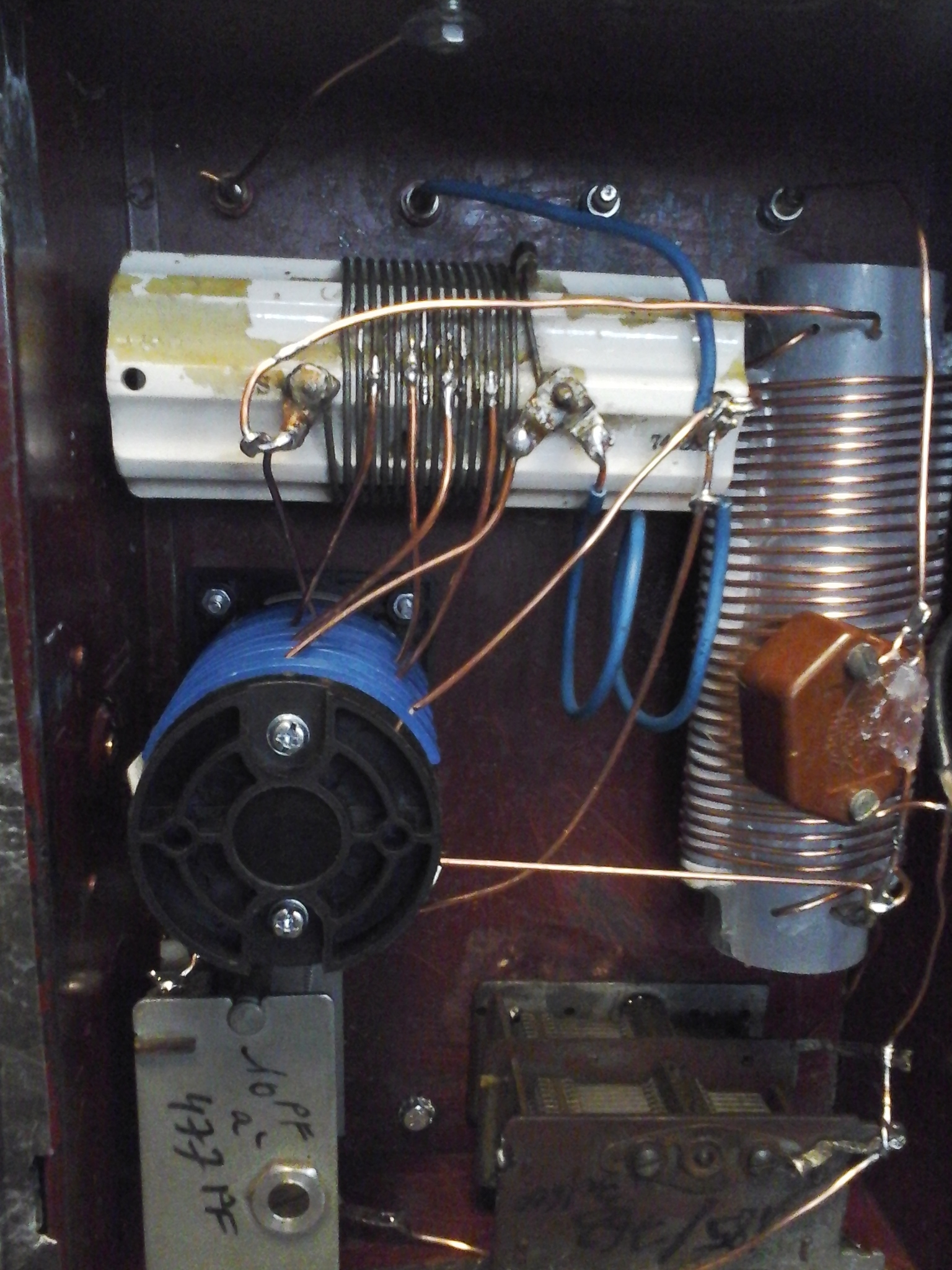

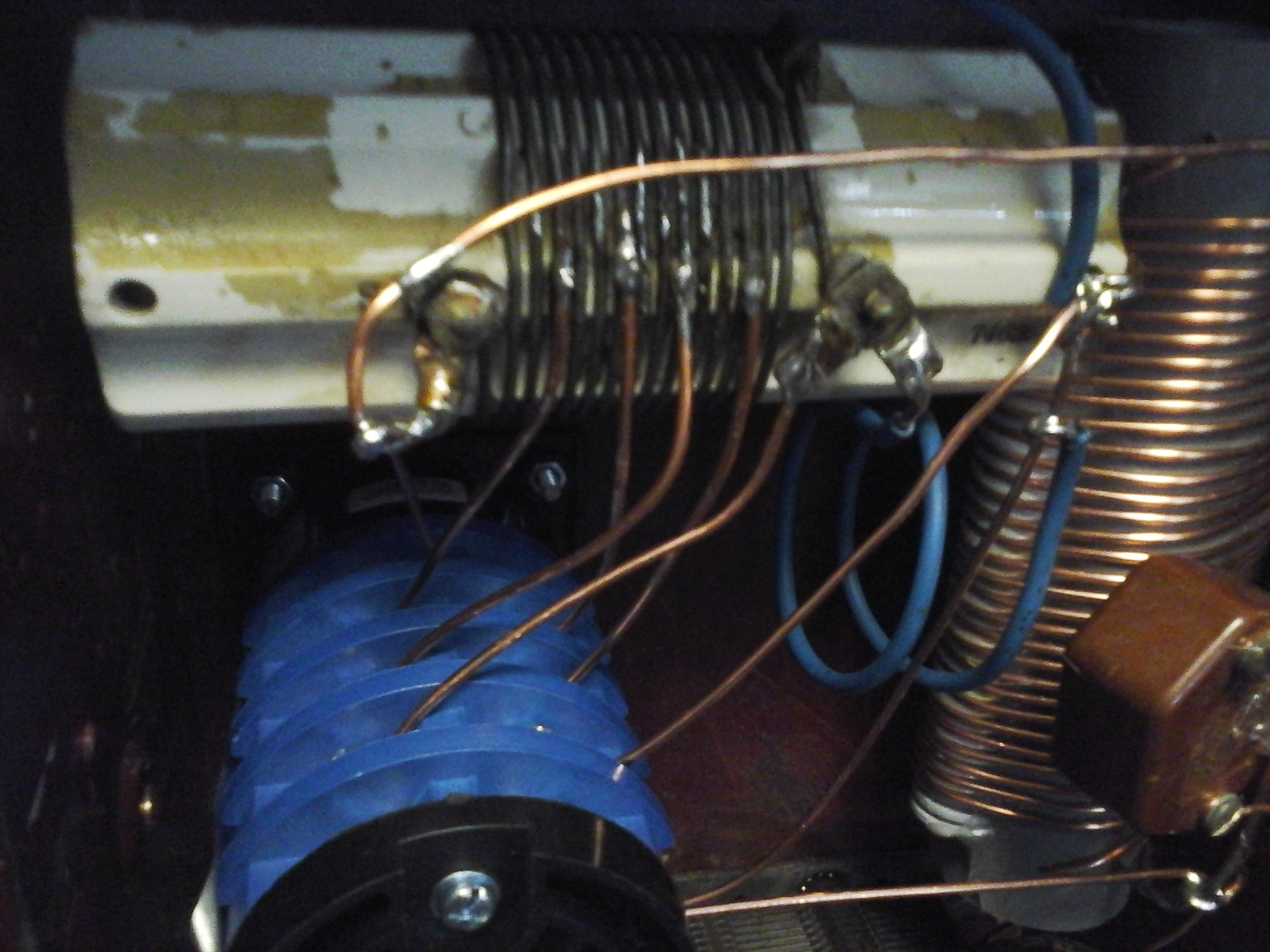

Les fils sont solidement vissés sur le commutateur Soudures terminées (prévoir un fer puissant 100 w)
F5PP F5PP
Le condensateur maron et le 400 pF 4500 v (100 pF si pas de 1,8 MHz mais 1000 v pas beaucoup moins )  Une vis à ailette  en bas pour la prise de terre
F5PP f5pp
L'antenne est une Lévy de 2 fois 40 mètres mais n'importe quel long fil peut être accordé.

J'ai choisi le  KDHC 32

f5pp

Haut de page

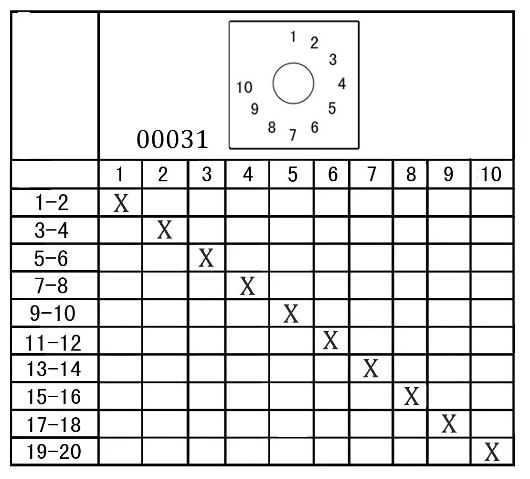

Le détail des contacts
